9400四通道400Vp-p信号放大器

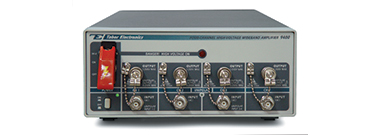

Tabor 9400四通道400Vp-p信号放大器


主要特性和功能

四个独立放大通道

高压输出至400Vp-p(±200V)

输出电流为50mA

从DC到> 500kHz的全功率带宽

斜率达到400V /μs

监控每个通道输出

适用于多种应用的精确信号放大

兼容任何Tabor波形发生器

用于MEMS驱动器的特殊单极模式


9400四通道400Vp-p信号放大器主要特点


9400输出-200V+ 200V的信号,连续电流高50mA。输出由0.1Ω驱动,可以驱动高达1nF的容性负载,同时保持其全幅度范围。9200A具有后面板监视器输出,可将主输出信号除以100,用于需要使用低压传感器监视输出信号的应用


9400两种操作模式。第一种是正常模式,其中每个通道放大并输出增益为x50的双极性信号。在这种模式下,输入信号被放大并传送到输出端子,而不改变其原始特性,除了它的幅度水平。使用这种操作模式,每个通道可以单独使用以放大唯一信号。第二种操作模式是单极性模式,其中信号施加到一个输入,通过两个单独的输出进行整流,放大和输出。使用此模式,放大器转换为单输入双输出系统,专门设计用于操作典型MEMS/下和左/右执行器,以及需要精确转换的其他应用。双极性到单极性信号。


9400设计过程中,安全性发挥了重要作用。通过前面板机械开关阻止到放大器电路的高压路径,并且通过安全闩锁防止意外地向UUT施加高功率。只有在安全闩锁抬起并且高压开关转到ON位置后,9400会输出高压信号。在紧急情况下,人们可以敲击保护闩锁以立即从输出端子移除高压电源。作为额外的视觉安全功能,只要打开高压,前面板上就会发出红光。


主要技术指标


带宽(-3dB


小信号

1.5MHz@20Vp-p

大信号

500kHz@400Vp-p

准确度

±2%+50mV),方波@1kHz

THD

<0.1%@10Hz-50kHz<0.8%@50-200kHz
