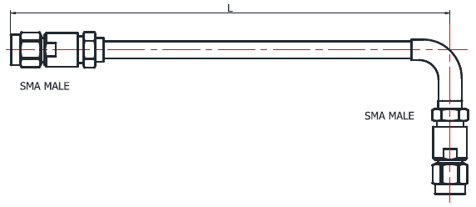

 | 型号：SCAP18-SMMSMRM-XXX 描述：SMA公头，弧度弯头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT205A 阻抗：50Ω |

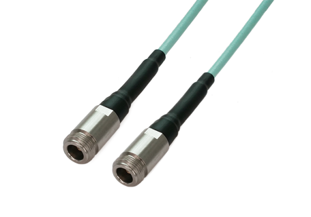

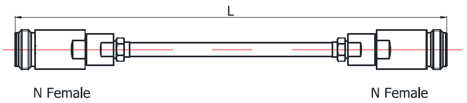

 | 型号：SCAP18-NFNF-XXX 描述：N型母头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT205A 阻抗：50Ω |
 | 型号：SCAP18-TNCMTNCM-XXX 描述：TNC公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210P 阻抗：50Ω |
 | 型号：SCAP18-35M35M-XXX 描述：3.5mm公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210P 阻抗：50Ω |
 | 型号：SCAP18-NMNM-XXX 描述：N型公头测试电缆组件，低损稳相，大功率，DC-18GHz，配接电缆GT311A 阻抗：50Ω |

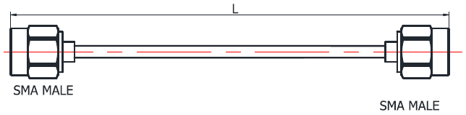

 | 型号：SCAP18-SMMSMM-XXX 描述：SMA公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210B 阻抗：50Ω |
 | 型号：SCAP18-SMMSMM-XXXM 描述：SMA公头测试电缆组件，低损稳相，DC-18GHz，配接Micro-Coax原装进口电缆HFE100D 阻抗：50Ω |
主要指标
基本信息 | SCAP18-SMMSMRM-XXX | SCAP18-NFNF-XXX | SCAP18-TNCMTNCM-XXX | SCAP18-35M35M-XXX | SCAP18-NMNM-XXX | SCAP18-SMMSMM-XXX | SCAP18-SMMSMM-XXXM |
连接器1类型 | SMA，公 | N型，母 | TNC，公 | 3.5mm，公 | N型，公 | SMA，公 | SMA，公 |
连接器1体型 | 直 | ||||||
连接器1极性 | 标准 | ||||||
连接器1材质 | 不锈钢 | ||||||
连接器2类型 | SMA，公 | N型，母 | TNC，公 | 3.5mm，公 | N型，公 | SMA，公 | SMA，公 |
连接器2体型 | 弧弯 | 直 | |||||
连接器2极性 | 标准 | ||||||
连接器2材质 | 不锈钢 | ||||||
配接电缆 | GT205A | GT205A | GT210P | GT210P | GT311A | GT210B | GT405 |
电气性能参数 | |||||||
阻抗 | 50Ω | ||||||
频率范围 | DC-18GHz | ||||||
驻波比 | ≤1.3 | ≤1.35 | ≤1.35 | ≤1.25 | ≤1.25 | ≤1.25 | ≤1.25 |
插入损耗 | 详见产品规格资料 | ||||||
相位均衡 | 1°@10GHz，2°@18GHz | 1°@10GHz，2°@18GHz | 2°@18GHz | 2°@18GHz | 5°@18GHz | 2°@18GHz | 2°@18GHz |
屏蔽性能 | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz |
额定功率 | 350W@5GHz，VSWR1.0 | 350W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 780W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 |
环境参数 | |||||||
工作温度范围 | -40°C至+165°C | -40°C至+85°C | -40°C至+165°C | ||||
2002/95/EC（RoHS） | 符合 | ||||||
电缆参数 | |||||||
中心导线 | 镀银铜线 | ||||||
绝缘体 | 低密度PTFE | ||||||
护套 | FEP | PUR | FEP | ||||
电容（pF/m） | 80.4 | 80.4 | 86 | 86 | 80.4 | 86 | 86 |
传播速度（%） | 83 | 83 | 77 | 77 | 83 | 77 | 77 |
最小弯曲半径 | 6.35mm | 6.35mm | 9.65mm | 9.65mm | 31.75mm | 9.65mm | 9.65mm |
护套直径 | 5.21mm±0.13 | 5.21mm±0.13 | 5.5mm±0.13 | 5.5mm±0.13 | 7.90mm±0.13 | 5.33mm±0.13 | 5.33mm±0.13 |
