射频工程师必看：RF检测器在功率测量中的应用与校准

在射频/微波系统设计中，精确的功率测量是保证设备性能的基础。无论是通信基站、雷达系统还是测试仪器，RF检测器（RF Detector）都扮演着将射频信号功率转

换为可测量电压的关键角色。本文将深入探讨RF检测器的核心应用与工程校准方法。

RF检测器的核心应用场景

RF检测器多应用于功率检测、信号源稳幅环路以及传输与反射的扫频测量等场景。在无线发射机中，耦合器从高功率放大器（HPA）输出端耦合一小部分信号送入RF

检测器，通过其输出电压实时监测发射功率，确保满足频谱规范并优化功放效率。

常见的RF检测器类型包括：

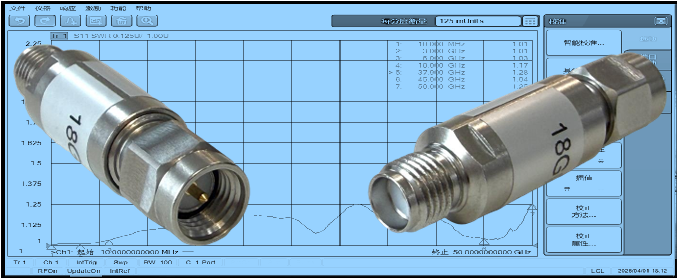

同轴检波器（如盛铂科技SPD系列）：采用低势垒肖特基二极管，具备频率范围宽（10MHz~50GHz）、驻波比小、响应速度快等特点，适用于连续波和脉冲信号的包络检波。

对数检波器（如盛铂科技SLD系列）：提供对数检波电压输出，动态范围可达-60dBm~+3dBm，特别适合大动态范围信号检测，最小脉宽响应可达25ns。

校准：从“相对测量”到“绝对精度”

RF检测器的输出电压与输入功率呈非线性关系，且易受温度、频率及器件个体差异影响。出厂校准的主要目的是建立输出电压与输入功率的准确对应关系，使板载检测器成为

一台“内置功率计”。

两点校准法

一种高效且典型的校准方法是在目标频点下，分别设置高、低两个功率点（例如接近最大输出功率和最小输出功率），用外部功率计测量天线连接器的精确功率，同时记录

检测器的输出电压。由此计算出斜率（Slope）和截距（Intercept），并存储在非易失存储器中。

多点分段校准

对于动态范围极大或高精度要求的应用，可采用多点校准算法。将整个功率范围分成若干段，每段拥有独立的斜率和截距。这种分段线性化处理能有效减小对数检波器末端

的非线性误差。雷达等符合功能安全规范的设备，功率检测器校准对于TX输出功率和RF输入的精确量化至关重要。
