SPD50G检波器技术白皮书：肖特基二极管检波方案解析

在5G通信、雷达探测、电子对抗及高端微波测量领域，对宽带信号的包络检测与高速脉冲响应提出了严苛要求。盛铂科技的SPD50G国产高性能同轴检波器，覆盖10MHz至50GHz超宽频段，凭借其很

好的驻波比、出色的平坦度以及纳秒级的响应速度，成为射频微波功率检测与信号源稳幅环路的理想选择。

主要解析：肖特基二极管检波方案

SPD50G的同轴检波器主要检波单元采用了低势垒肖特基二极管。相较于传统的PN结二极管，肖特基二极管具有极低的结电容和极短的恢复时间，这使其在高频乃至毫米波频段（50GHz）展现出无与伦比的优势。

1. 非线性I-V特性与平方律检波

肖特基二极管利用金属-半导体接触形成的非线性I-V特性，将输入的射频（RF）功率转换为直流（DC）电压。在小信号输入（如-30dBm）时，二极管工作在“平方律区域”，输出正比于输入功率；在大信号（如0dBm）时，则接近线性检波。盛铂科技SPD50G同轴检波器在-30dBm下灵敏度≥0.8mV，在0dBm下可达185mV以上（典型曲线实测可达200mV~250mV），具备极佳的大动态范围测量能力。

2. 极速响应与低延迟

得益于低势垒肖特基二极管的物理特性，结合优化的无隔直50Ω同轴匹配设计，SPD50G实现了≤10nS的上升时间（脉宽≤50nS @50Ω）以及≤30nS的输入输出延迟。这一性能确保了脉冲调制的RF信号能被精准还原，极大减少了边沿失真与时延误差。

3. 超宽带与低驻波匹配

在10MHz~50GHz的极宽频带内，检波器内部电路与SMA/2.4mm接头进行了精密的阻抗补偿。SPD50G的驻波比（VSWR）典型值为≤1.60:1（最大≤1.9:1），幅频响应典型值仅为±0.75dB（最大±1.2dB）。极低的反射系数与优异的平坦度，显著降低了宽带调制信号测量中的不确定性误差。

技术指标与结构特性

SPD50G高性能同轴检波器专为毫米波与超宽带应用设计，主要参数如下：

频率范围：10 MHz ~ 50 GHz

最大允许输入功率：+20 dBm (100 mW)

正切灵敏度：-55 dBm (3 nW)

检波输出：提供正检波（SPD50G+）与负检波（SPD50G-）可选。

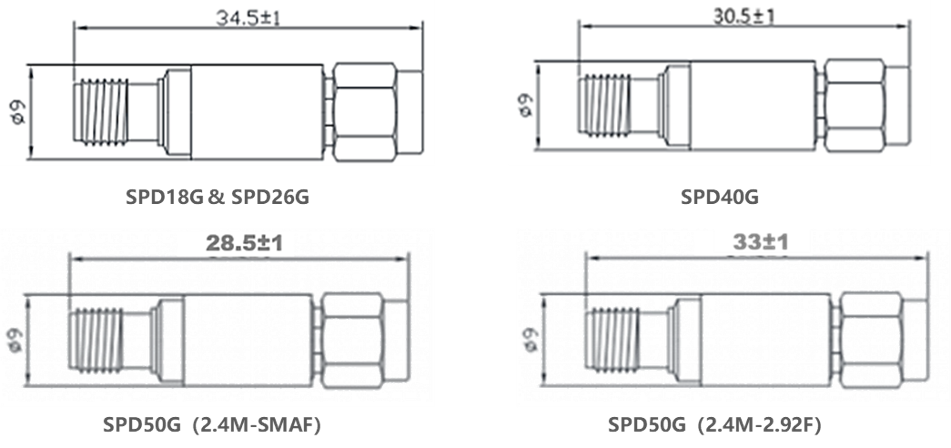

物理尺寸：仅 Ø9.0 × 28.5 mm，重约10g，采用不锈钢钝化外壳，兼顾了小巧轻便与高可靠性。

在接口配置上，SPD50G的射频输入端采用无隔直的2.4mm (M) 接头，直流输出端则提供SMF-A或2.92-F（即资料中的SPD50G 2.4M-SMAF与2.4M-2.92F两种版本）以满足不同系统集成需求。其工作温度覆盖-20℃~+60℃，储存温度可达-40℃~+85℃。

肖特基二极管检波典型应用场景

雷达与电子对抗：高速脉冲检波能力（上升时间≤10nS）完美契合雷达脉冲包络检测，减小边沿失真。

微波测量与稳幅环路：极低的输入输出延迟（≤30nS）使得其在信号源的自动电平控制（ALC）环路校准中能极大地减少环路时延。

宽带信号分析：优异的驻波比和幅频特性，使其在连续波（CW）检波及宽带调制信号测试中游刃有余。

总结：盛铂科技SPD50G检波器通过低势垒肖特基二极管方案与高精度微波结构的结合，在50GHz的极宽频段内实现了极低的延迟、快速的脉冲响应与优秀的阻抗匹配，为前沿射频微波系统提供了一款高信息密度、高可靠性的检测利器。
