同轴/微波检波器的原理与作用

同轴/微波检波器是射频与微波信号处理中的重要器件，主要用于将高频信号转换为可测量的直流电压或低频信号，从而实现功率检测、信号解调等功能。其原理和作用可概括如下：

一、同轴/微波检波器原理

• 信号解调

检波器的核心功能是从调制信号中提取原始信息。对于调幅波（AM），检波器通过二极管整流和低通滤波，提取信号包络，还原调制信号（如音频或数据）。对于微波信号，检波器利用低势垒肖特基二极管等非线性器件，将高频信号转换为与输入功率成正比的直流电压。

• 整流与滤波

输入的高频交流信号经二极管单向导通后形成脉动电流，再通过低通滤波器滤除高频分量，保留反映信号幅度的低频分量。这一过程在微波检波器中需确保快速响应和高灵敏度，以适应高频信号的瞬态特性。

• 频率与功率匹配

微波检波器的性能与频率范围、输入功率密切相关。例如，宽带设计可覆盖10MHz至40GHz，同时需限制最大输入功率（如+20dBm）以避免器件损坏。

二、作用

• 功率检测

在射频系统中，检波器用于实时监测信号功率，确保设备工作在安全范围内。例如，在雷达系统中检测回波信号强度，或通信系统中稳幅控制。

• 信号解调与分析

通过提取调制信号包络，检波器在通信接收机中实现音频/数据解调，或在电子对抗中分析敌方信号特征。

• 脉冲信号处理

高速脉冲响应特性使其能够精确检测脉冲信号的边沿，减少失真，适用于雷达脉冲测量或高速数字通信系统。

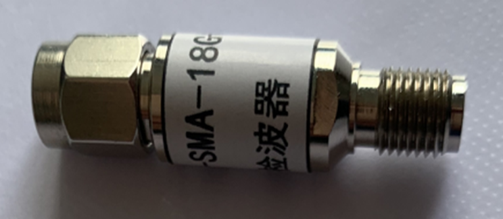

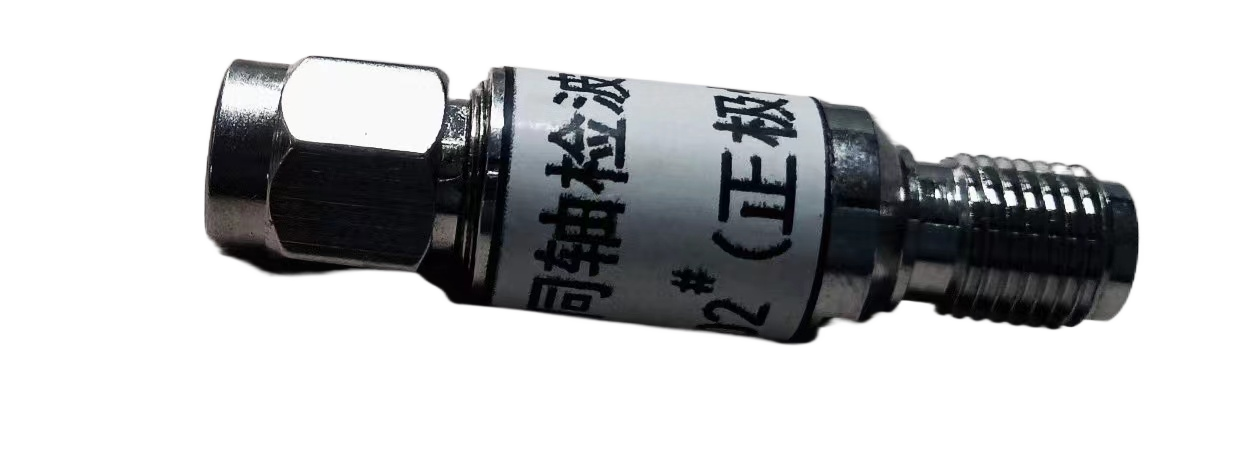

盛铂科技SMA系列同轴/微波检波器的技术优势与应用

盛铂科技的SMA系列同轴/微波检波器凭借其卓越性能，成为射频微波领域的优选解决方案。

1. 核心性能特点

• 宽频覆盖与高灵敏度

频率范围达10MHz~6/18/26.5/40GHz，最小灵敏度≥0.5mV@1μW，可精准检测微弱信号。

• 高速响应与低失真

采用低势垒肖特基二极管，响应速度快，驻波比优良，显著降低脉冲边沿失真和测量误差。

• 紧凑设计与高可靠性

袖珍式结构适配便携设备，同时具备+20dBm最大输入功率容限，抗过载能力强。

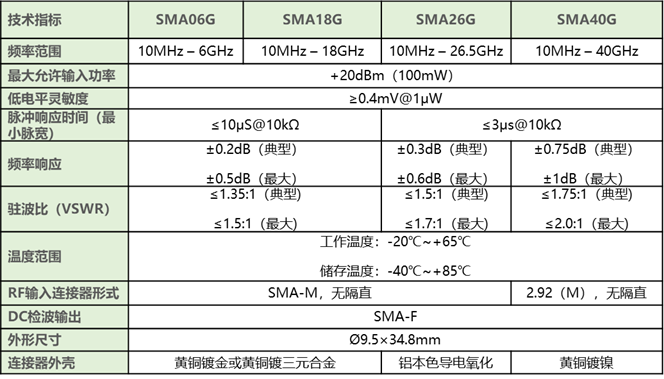

盛铂科技同轴/微波检波器技术指标

2. 典型应用场景

• 雷达领域

雷达信号检测、电子对抗中的信号截获与分析、导航系统稳幅控制。

• 民用通信

5G基站功率监测、微波传输链路调试、卫星通信信号解调。

• 科研与测试

微波测量仪器（如频谱分析仪、功率计）的配套使用，扫频反射测量。

3. 选型与使用建议

型号选择

根据频段需求选择对应型号（如SMA40G+覆盖40GHz），支持正/负检波电压输出。

盛铂科技SMA系列同轴检波器以高频宽、高灵敏度、高可靠性为核心优势，多应用于通信、雷达、科研等领域，同时提供定制化服务，满足多样化需求。如需了解更多产品详情或技术支持，请联系：

电话：400-621-8906

盛铂科技SMA系列同轴检波器产品链接：http://www.sampletm.com/spglj/lxbjpjgltt.shtml
