从链路预算到软件补偿：100W射频微波功率测量的工程实践

1. 项目背景与技术挑战

1.1 100W功率测量的典型场景

100W（50dBm）是射频功放（如基站功放模块、雷达发射组件、医疗射频设备）输出端口的常见功率等级。在此功率水平下，直接连接功率计探头将永久性损坏传感器前端——绝大多数精密功率探头的最大输入功率仅为+20dBm~+30dBm（0.1~1W）。

1.2 技术矛盾与解决路径

解决高功率与低耐受能力之间矛盾的唯一工程路径是在信号链路中插入精密衰减器。本方案以40dB衰减量为核心参数，将被测100W（50dBm）信号降至+10dBm（10mW）安全电平，再送入盛铂科技功率计进行精确测量。

2. 功率计选型：盛铂科技产品线对比与决策

盛铂科技提供三条覆盖100W检测需求的技术路线，其选型取决于测量维度（平均功率/峰值功率/网络参数）及使用场景（实验室/产线/外场）。

表1：盛铂科技适配100W测量的功率计方案对比

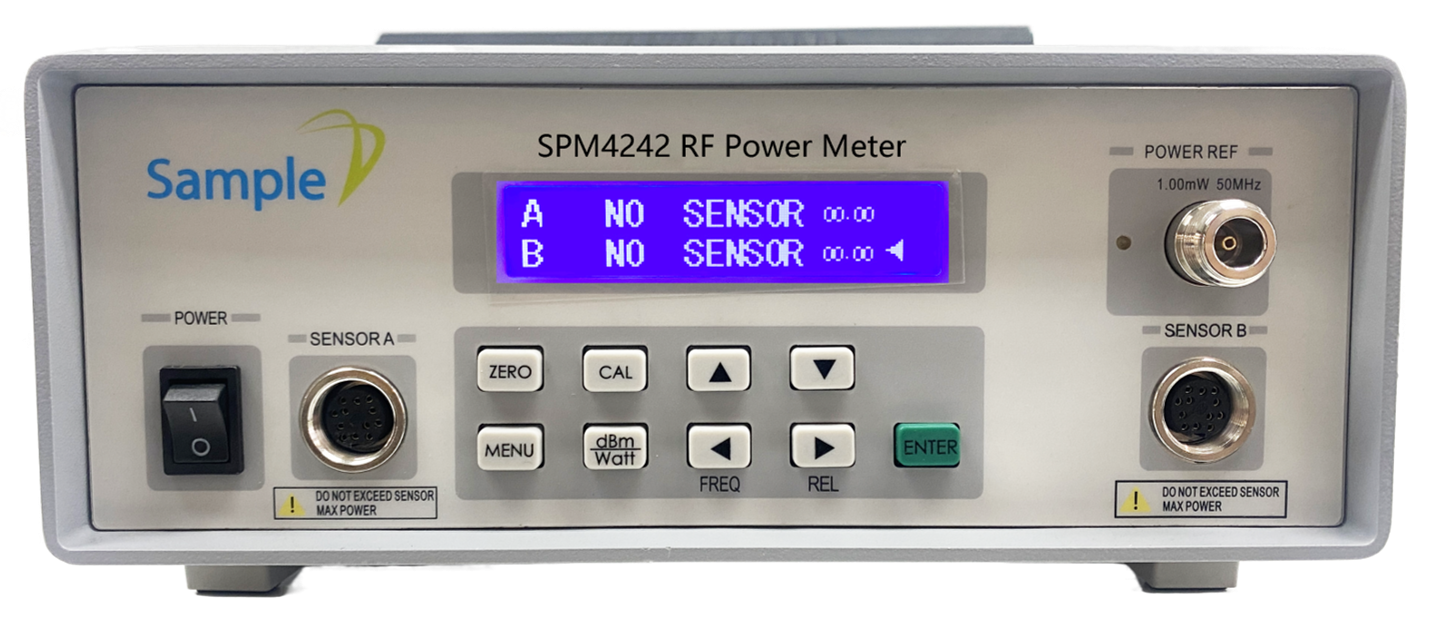

2.1 SPM4240系列：实验室级基准方案

SPM4240系列（尤其双通道SPM4242）是本次方案的首选推荐。其+30dBm最大输入配合前级40dB衰减器，将100W信号降至+10dBm，留有20dB安全余量。内置50MHz校准源可对“衰减器+功率计”

整链路进行端到端校准，彻底消除衰减器频响不平坦引入的误差。双通道型号可直接测算放大器增益（DUT输出/输入）或驻波比，适用于功放特性全面表征。

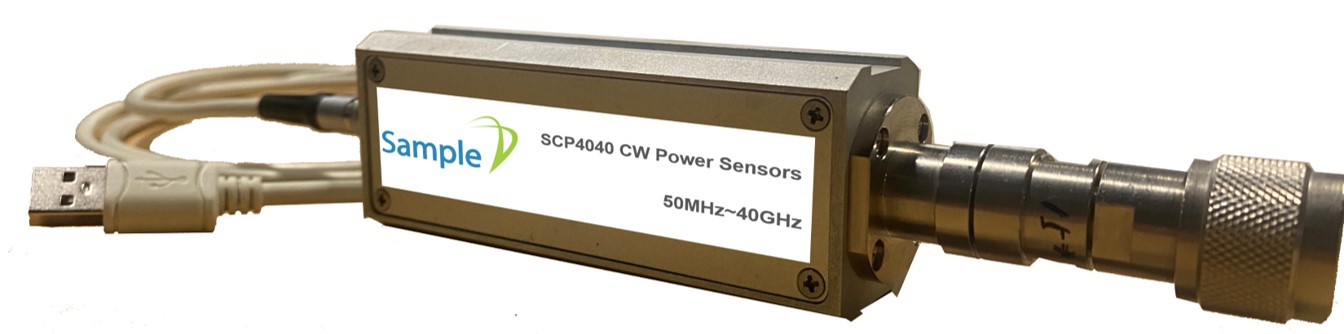

2.2 SCP4000系列：产线级低成本方案

若测量任务仅为通过/失败判定或连续波功率抽检，SCP4000系列USB功率计更具性价比。需注意其最大输入为+20dBm，经40dB衰减后+10dBm信号满足要求，但余量仅10dB——严禁在衰减器故障或未

连接状态下开机。SCP4000E的POE供电特性在长距离分布式测量（如天线测试场）中优势显著。

2.3 SPP5000系列：脉冲/复杂调制专用方案

当被测100W信号为脉冲体制（如雷达发射信号）或高峰均比调制信号（如5G FR1频段）时，平均功率计会严重低估真实峰值电平。SPP5000系列内置等效24bit ADC与FPGA实时处理架构，可高保真还原

检波包络，精确测量峰值功率、脉冲宽度、占空比等时域参数。对于包含100W峰值功率、低占空比的脉冲功放测试，此为唯一可行方案。

3. 40dB衰减器的工程选型与链路预算

3.1 衰减器核心指标

针对100W连续波功率，衰减器需满足以下技术底线：

额定功率：≥100W（平均功率），需留降额使用空间；

衰减量：40dB±1dB（40dB可确保绝大多数功率计探头工作于安全区中段）；

频率范围：覆盖被测件工作频段（常见如DC~3GHz、DC~4GHz或DC~6GHz）；

驻波比（VSWR）：≤1.25:1，劣质的驻波会引入额外测量不确定度；

连接器形式：N型或SMA（根据被测端口选型）。

3.2 链路功率计算与验证

以100W（50dBm）连续波输入为例：

插入40dB衰减器后：50dBm - 40dB = +10dBm（10mW）；

盛铂功率计探头输入：SPM4240系列上限+30dBm，余量20dB；SCP4000系列上限+20dBm，余量10dB。

结论：40dB衰减量在所有盛铂功率计方案中均提供充足保护，且未压缩功率计的低端灵敏度。

3.3 衰减器对测量不确定度的贡献

除功率跌落外，衰减器引入两项主要误差：

频响平坦度：宽带衰减器在频带边缘可能偏离标称值±1dB以上，需通过功率计校准因子或整链路校准补偿；

失配不确定度：衰减器驻波比1.25:1对应反射系数0.111，与理想50Ω系统连接时将产生约±0.1dB失配误差。解决方案：在衰减器与功率计之间插入低驻波隔离器或在校准中矢量修正。

4. 系统集成与校准策略

4.1 推荐系统拓扑

DUT (100W) → 高功率固定衰减器(40dB/100W) → 精密转接电缆 → 盛铂功率计探头

4.2 消除衰减器误差的校准流程

盛铂科技SPM4240及SCP4000系列均支持外部校准因子加载。操作流程：

将“40dB衰减器+测试电缆”视为两端口网络；

使用矢量网络分析仪测量该网络的S21（传输系数）及S11/S22；

将S21幅频数据转化为校准因子表格，导入功率计；

功率计在测量时自动补偿衰减器与电缆的频响，恢复系统级平坦度。

4.3 热管理与功率容限冗余

100W连续波经40dB衰减器后，99.99%的功率能量被衰减器吸收并转化为热量。选型时必须关注衰减器的散热方式：

100W级衰减器通常配置大型铝制散热片，部分型号支持强制风冷；

在机柜集成场景，建议将衰减器独立安装于通风位，避免热量堆积导致功率计温漂。

4.4 功率计软件中衰减器偏移量设置的技术作用

在射频链路中插入40dB衰减器后，盛铂科技功率计软件提供的“衰减器偏移量”设置功能，本质是将探头实测的小信号电平（+10dBm）通过内部数字补偿自动增加40dB，使屏幕直接显示DUT实际输出的

100W（50dBm）功率值。这一机制将测量参考面从“探头接口”虚拟平移至“衰减器输入端”，彻底免除人工换算的繁琐与差错风险；同时，偏移量与探头序列号绑定、与校准因子表可叠加生效，既保障

了操作便捷性，又可在宽带高精度测量中与频响补偿协同工作，构成完整的链路误差控制闭环。

5. 方案结论与选型建议

5.1 方案决策树

场景A（通用研发/生产验证）：首选SPM4242双通道功率表 + 40dB/100W衰减器。双通道可同时监测DUT输入输出，直接读增益，内置校准源保障长期稳定性。

场景B（成本敏感/大批量工位）：SCP4000E USB功率计 + 40dB/100W衰减器。去主机化大幅降低单工位成本，POE供电简化布线。

场景C（雷达/脉冲功放测试）：SPP5000脉冲峰值功率计 + 40dB/100W衰减器。必须使用峰值功率计，平均功率法在脉冲信号下误差可达数十分贝。

5.2 关键技术保障

过载防护：在功率计操作规范中强制规定信号连接顺序（先接衰减器，后开DUT；先关DUT，后拔衰减器）；

链路校准：必须执行“含衰减器”的全链路校准，严禁仅校准功率计探头；

衰减器验证：定期核查衰减器驻波比与衰减精度，避免因衰减器损坏导致功率计烧毁。

本方案以40dB精密衰减器为“安全屏障”，充分发挥盛铂科技功率计宽频、高动态、智能校准的技术特性，构成可溯源、高可靠、场景自适应的100W射频功率测量系统。
