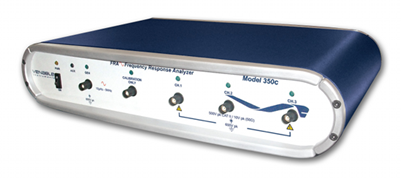

Venable350c型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术，以提供多样化测试与分析功能。这一综合性硬件与软件系统可执行非常精密的测试功能，具有10μHz至40MHz的频宽和3个输入通道，通道之间隔离峰值电压不超过600V。
Venable350c型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术，以提供多样化测试与分析功能。这一综合性硬件与软件系统可执行非常精密的测试功能，具有10μHz至40MHz的频宽和3个输入通道，通道之间隔离峰值电压不超过600V。
350c，再加上Venable基于K系数的自有软件（现在被称为Stability Analysis™，是用于电源设计的完整、精确和易于使用的系统。我们类似Spice™的建模程序和3种电路拓扑技术为设计工程师提供了一站式解决方案，消除了试验和误差，提高了生产率。结果和图表可以为jpeg或.ven格式轻松导出，用于演示图表或离线数据处理。此外也可通过我们的阅读器查看.ven文件，阅读器可免费下载。Venable通过行业标准IEEE-488接口运行，可导入/导出至MATLAB™和Excel™，并以.jpeg文件格式保存伯德/阻抗图。导出的图片可用于图形演示软件或保存为.ven文件，进行离线数据处理。
Venable仪器包含了新的CPLD技术，用以释放专用处理器的功率，从而执行所有数据采集和分析功能。一个单独的处理器处理所有通信功能。佳性能来源于使用CPLD内部存储器，实现处理器和模拟硬件之间的异步缓冲。
350c对所有三个输入通道执行同步分析，可靠地收集所有数据。它是真正的多功能仪器，通过一个坚固的便携式工具箱（仅重12磅），帮助您实现各种应用。
信号源 | |
频率范围： | 正弦波10μHz至5MHz（350C 5MHz） |
正弦波10μHz至20MHz（350C 20Mhz） | |
正弦波10μHz至40MHz（350C 40Mhz） | |
矩形波10uHz至1MHz（矩形波） | |
AC振幅 | 1mV至10V |
直流偏压 | ±10V，10mV步进 |
模式: | 单频，正弦扫描和线性扫描 |
对数扫描 | 0.1–2000步，十进制步进，10uHz–40MHz每步 |
输出振幅补偿： | 动态调整输出，通过Venable软件控制，保持对电路的恒定电平输入 |
输出阻抗： | 可切换50欧姆/2欧姆 |
输出配置： | 单端浮地 |
机箱接地隔离： | 600V |
分析 | |
测量频率范围： | 10μHz至40MHz |
输入方式： | 单端浮地输入 |
可选输入阻抗： | 50欧姆或1兆欧（默认） |
测量精度： | ± 0.03dB + 0.1dB/MHz； |
± 0.4deg + 1deg/MHz | |
测量技术： | 窄带DFT |
延迟时间： | 0-100秒 |
积分时间： | 20msec至100ksec |
积分周期： | 1-9999周期 |
输入耦合： | 直流，自动直流偏置消除 |
输入范围： | 10mV至500V峰值，11个量程，具有自动量程功能 |
动态范围： | 120 dB |
CMRR/IMRR： | 120 dB |
最大输入： | ±500Vpk |
最大输入耐压值： | ±600Vpk |
超限警报： | LED指示器 |
系统 | |
PC 接口： | IEEE-488标准协议接口，用于Windows下的USB、PCMCIA、PCI通讯接口 |
应用程序软件： | Venable Stability Analysis™ v5.1 for WinXP/7/8 |
数据分析： | 增益裕量、相位容限、阻抗；组件：R、L、C、Z |
本文出自电子测试测量专家盛铂科技,http://www.samplesci.com
