首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波信号源 > APSIN4010 4GHz射频信号源

  • APSIN4010 4GHz射频信号源
  • APSIN4010 4GHz射频信号源

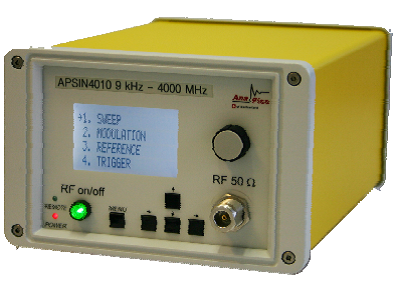

APSIN4010 4GHz射频信号源

APSIN4010拥有较宽,且精准平衡的输出功率范围,以及杂散抑制。凭借完整小数分频器进行的高级频率合成带来低SSB相位噪声和μHz频率分辨率。

也可延伸功率水平,精确至-130 dBm。

APSIN4010包含AM、直流耦合、低失真、宽频带-FM、PM、FSK和PSK、频率啁啾音,以及高速脉冲调制,并采用内部脉冲序列发生器作为标配。共有三个内部调制源可用。APSIN4010的所有调制模式均可结合使用。这样可产生用于现代通信和定位系统的复合调制信号。脉冲调制和FM结合模拟多普勒效应或线性调频信号。同步的AM和脉冲调制提供带旋转天线的脉冲雷达应用中出现的信号类型。FM和AM的结合可用于检查FM接收器的衰落效应。

APSIN4010采用超稳定的温度补偿100 MHz基准(OCXO),以确保低偏差,并且可锁相至1至200 MHz之间任何稳定的外部基准。

APSIN4010支持各种标准接口,如USB-TMC、LAN和GPIB。

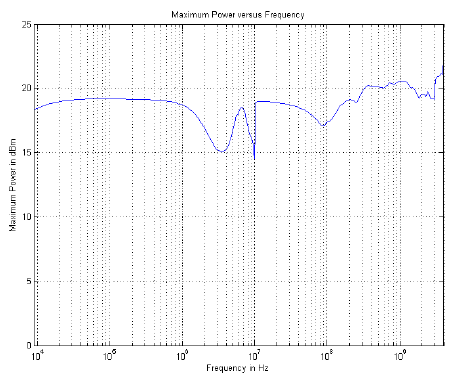

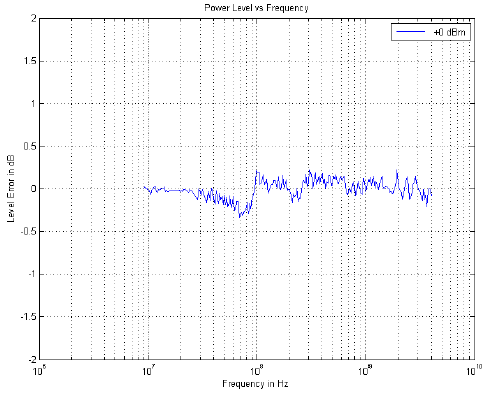

                                                        最高功率输出特性                                     典型频率响应


技术指标:

参数

最小值

类型

最大值

注释

频率范围

9 KHz


4 GHz


分辨率


0.001 Hz



相位分辨力


0.1 deg



解决时间


20 ms

100ms


频率更新速率列表/扫描模式


400 ms

400 ms


时间从接收到SCPI命令开始

SSB相位噪声@1 GHz





@ 1 kHz,来自载波


-120 dBc/Hz



@ 20 kHz,来自载波


-128 dBc/Hz



频谱纯度





输出谐波


-40 dBc

-30 dBc

Pout=+10 dBm;f>10 MHz

次谐波



-70 dBc


非谐波杂散





<1 MHz


-70 dBc

-60 dBc

Pout=+10 dBm

> 1 MHz


-75 dBc

-65 dBc


残余FM @ 1 GHz






12 Hz

0.03 kHz至23 kHz

功率级





范围





9 kHz至10 MHz

-30 dBm


+13 dBm

ALC开

>10 Mhz

-30 dBm


+16 dBm



-130 dBm



有选件PE3

电平分辨率


0.01 dB



电平不确定性



<0.8 dB

ALC开,>-30 dBm




<1.2 dB

ALC开,>-110 dBm

输出阻抗


50W



VSWR


< 2



基准频率输入

8 MHz


250MHZ

用户可编程

基准输入电平

-5 dBm

0 dBm

+13 dBm


锁定范围



+/-1.0





1000ppm


基准输入阻抗


50 Ws



内部基准频率输出


10MHZ



内部基准的初始精度


±40 ppb


在23±3℃下,在标定时间进行标定

温度稳定性(0至50℃)



±100 ppb


第一年老化


0.2″pp



每天老化(运行30天后)



5 ppb


预热时间


5分钟
