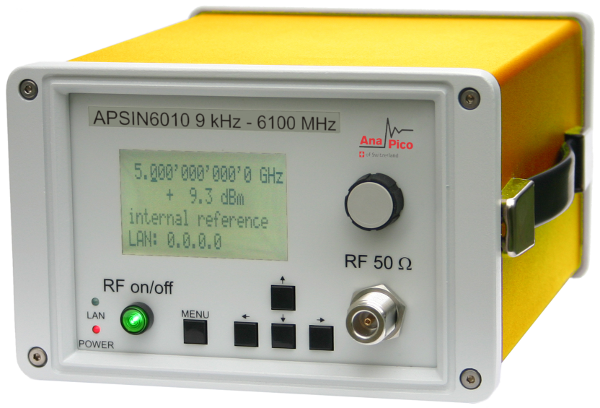

首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波信号源 > Anapico APSIN6010便携式6.1 GHz射频信号发生器
APSIN6010提供完整的射频信号发生器功能，包括OCXO稳定低相位噪声信号（频率分辨率达μHz级）、宽且精准平衡的输出功率范围、扩展调制功能和高速转换。
它适用于各种强制需要高质量模拟信号的应用，在需要以具有吸引力的价格实现小型射频性能时，可成为昂贵的射频信号发生器的替代品。
APSIN6010HC十分紧凑与坚固的设计可以非常低的直流功耗（仅12瓦）运行，且散热低、无需嘈杂的风扇。这为APSIN 6010带来非常大的优势，可用于实验室或生产测试车间等环境。
低功率设计允许使用可选内置电池模块，使之成为真正的便携式仪器，特别适合现场测试、安装和维护等。
另可提供19英寸机架安装解决方案。
APSIN 6010支持各种标准接口，如USB（USBTMC）、LAN（VXI-11）或GPIB，并可提供带编程示例的API。

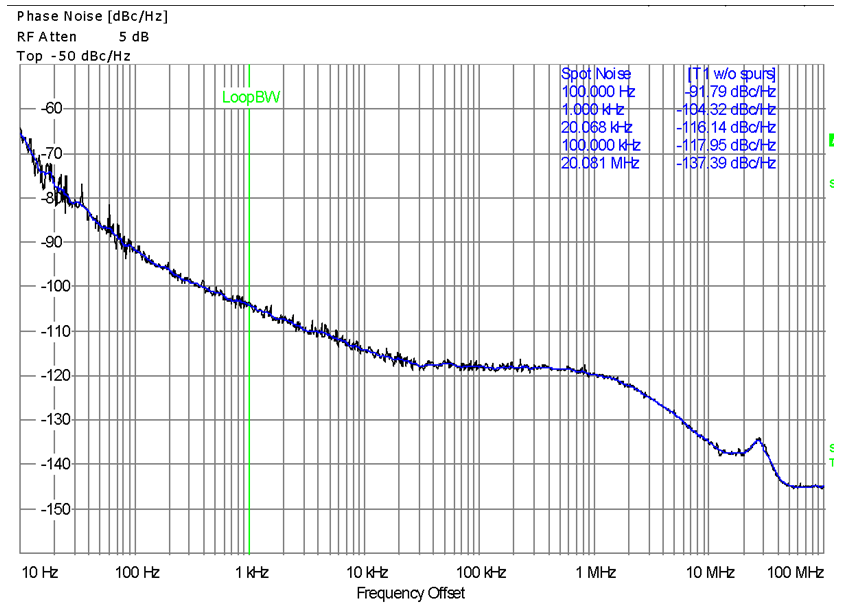

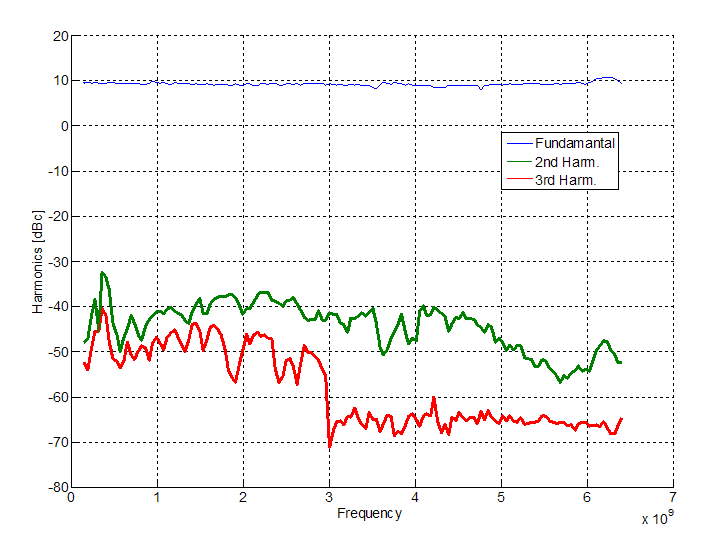

相位噪声 谐波特性
技术指标：
参数 | 最小值 | 类型 | 最大值 | 注释 |
频率范围 | 9 KHz | 6.1 GHz | ||
分辨率 | 0.001 Hz | |||
相位分辨力 | 0.1 deg | |||
频率更新速率 | 300ms | 时间从接收到SCPI命令开始 | ||
列表/扫描模式 | 200 ms | 固件 | ||
SSB相位噪声@1 GHz | ||||
@ 20 kHz，来自载波 | -130 dBc/Hz | 参见测得相位噪声曲线图 | ||
总跳动 | 68 fs RMS | 10 Hz ~ 1 MHz | ||
频谱纯度 | ||||
输出谐波 | -40 dBc | -30 dBc | Pout=+10 dBm； | |
次谐波 | -70 dBc | |||
非谐波杂散 | ||||
<1 MHz | -70 dBc | -60 dBc | Pout=+10 dBm | |
> 1 MHz | -75 dBc | -65 dBc | ||
残余FM @ 1 GHz | 3 Hz | 0.3 kHz至3 kHz，加权（ITU-T） | ||
12 Hz | 0.03 kHz至23 kHz | |||
残余AM @ 1 GHz | 待定 | RMS值（0.01 kHz至15 kHz） | ||
功率级 | ||||
范围 | ||||
<5.0 GHz | -30 dBm | +15 dBm | ALC开 | |
>5.0 GHz | -30 dBm | +13 dBm | ||
-120 dBm | +13 dBm | 有选件PE3 | ||
分辨率 | 0.01 dB | |||
电平不确定性 | <0.8 dB | ALC开，>-30 dBm | ||
<1.2 dB | ALC开，>-110 dBm | |||
输出阻抗 | 50W | |||
VSWR | < 2 | |||
基准频率输入 | 8 MHz | 200 MHZ | 用户可编程 | |
基准输入电平 | -5 dBm | 0 dBm | +13 dBm | |
锁定范围 | +/-1.0 | |||
1000ppm | ||||
基准输入阻抗 | 50 Ws | |||
内部基准频率输出 | 10MHZ | |||
内部基准的初始精度 | ±40 ppb | 在23±3℃下，在标定时间进行标定 | ||
温度稳定性（0至50℃） | ±100 ppb | |||
第一年老化 | 0.5″pp |
