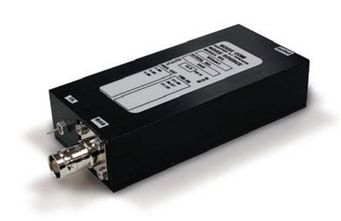

NC3400系列高ENR同轴噪声源

  NC3400系列噪声源的校准精度和平坦度因其低VSWR特性得到增强。随着噪声源偏压的打开和关闭,内置隔离器可提供几乎恒定的输出阻抗。隔离器也可保护噪声二极管免受入射射频功率的影响(更高功率的装置请咨询我们)。


NoisecomNC3400系列是要求ENR的应用的不错的选择,并且可避免辐射计和雷达系统中出现射频功率相关的突发事件


SMA母形接头为射频输出和标配;BNC凹形接头为偏压输入标配。可提供其他接头选件。


主要应用:

雷达系统

NF设备测量

自动测试设备(ATE


主要规格:

• ENR35dB

VSWR< 1.25:1

标准输入电压:+28VDC

噪声输出上升和下降时间短于1μs

最大插入:平均1W

射频功率: 峰值100W

典型电流:1215mA


15.5dB噪声系数测试仪兼容类型主要参数:

型号

频率范围(GHz)

噪声输出 ENR(dB)

全频带平坦度(dB)*

最大VSWR(开/关)**

I(最大)(mA)

NC3404

2 - 4

30 - 36

± 0.75

1.25:1

30

NC3405

4 - 8

30 - 35

± 0.75

1.25:1

30

NC3406

8 - 12

28 - 33

± 0.75

1.25:1

30

NC3407

12 - 18

26 - 325

± 0.75

1.25:1

30


*针对小于中心频率10%的带宽进行了优化的装置平坦度小于±0.25dB。对于带宽减小的装置,其VSWR也可能得到改进。

**N接头的VSWR1.35:1,最高不超过12 GHz。不建议将N接头用于频率高于12 GHz的情况。

注:标准校准点位于每1GHz


选件

描述

NC34opt01

N 公输出接头

NC34opt02

SMA 公输出接头

NC34opt03

+15VDC输入电压

NC34opt04

+28VDC,可调节(稳定输出,变化在±2V内)

NC34opt05

TTL控制“高”开启(添加后缀T)

NC34opt06

SMC 公偏压接头

NC34opt07

用于偏压连接的焊片
