20GHz宽带对数检波器厂家 - 盛铂SLD系列参数与应用介绍

在射频系统中，我们常常需要将信号功率的宽动态范围（单位：dBm）线性地转换为便于处理的直流电压。对数检波器正是完成这一任务的理想器件，

它简化了电路设计，广泛应用于：

• 功率检测与监控：实时监测发射或接收链路的信号强度。

• 自动电平控制（ALC） 在信号源中构建稳幅环路，保持输出功率恒定。

• 脉冲信号检测：精准捕获雷达等系统的脉冲包络。

• 扫频测量：用于传输/反射测量系统，进行高效的标量网络分析。

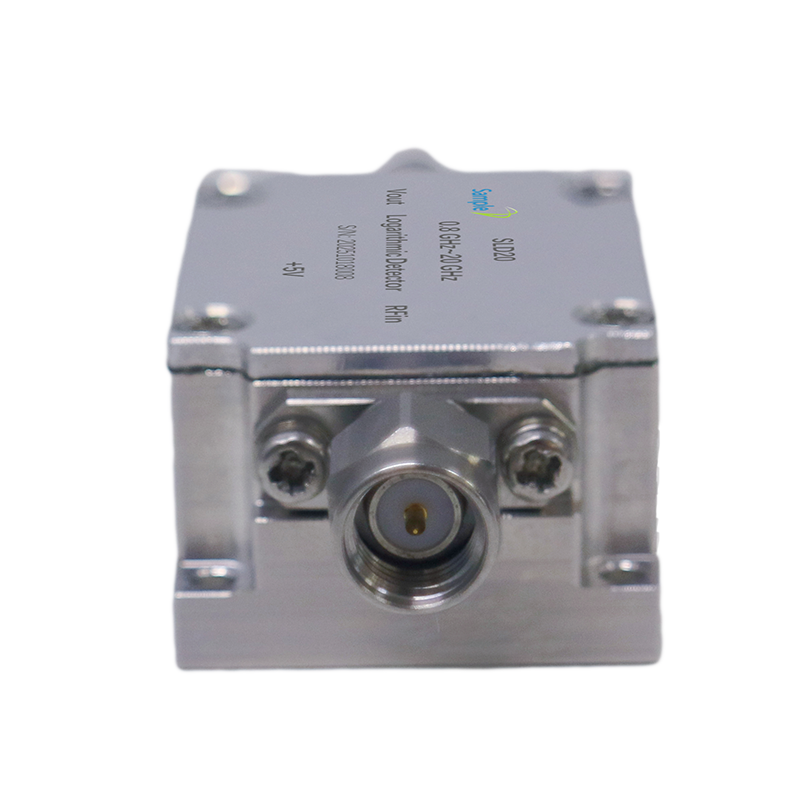

SLD系列对数检波器：为苛刻应用而生的高性能

盛铂科技SLD系列对数检波器集多项优良特性于一身，为您的设计提供可靠保障：

1. 超宽频带，覆盖主流应用

工作频率覆盖0.8GHz至20GHz，轻松应对从L波段到Ku波段的各种复杂场景，包括5G研究、卫星通信、微波中继等，是您多功能、宽频带测试系统

的理想选择。

2. 宽动态范围，弱强信号一手掌握

提供-60dBm至+3dBm的宽动态检波范围。这意味着无需额外的增益或衰减电路，单个器件即可同时精准检测微弱的噪声级信号和较强的输入信号，

极大地简化了系统架构，提高了可靠性。

3. 极速脉冲响应，捕捉瞬态信号

拥有≤25ns的最小脉宽响应能力。对于雷达探测、电子对抗等需要处理高速瞬态脉冲的应用，这一特性确保了极低的边沿失真，能够真实还原脉冲原

貌，是高速信号分析的关键。

4. 紧凑设计，易于集成

36 x 24 x 15.5mm的小巧尺寸，使其能够轻松嵌入到空间受限的模块化系统、便携式设备或航空航天等高端装备中，助力实现产品的小型化与轻量化。

盛铂科技SLD系列对数检波器技术指标

核心优势，确保测量无忧

• 低驻波比：优异的输入匹配特性，显著减小测量不确定性和反射误差，提升测试精度。

• 良好幅频特性：在整个宽频带内提供平坦的响应，确保对不同频率的调制信号进行一致、准确的检波。

• 高灵敏度与快速响应：基于低势垒肖特基二极管设计，兼具高灵敏度和快速响应速度，应对多样化的信号类型。

广泛应用场景

SLD系列是一款真正的多面手，其应用范围涵盖但不限于：

• 通信系统：基站功率监控与校准。

• 雷达系统：脉冲包络检测与目标特性分析。

• 电子对抗（ECM）：威胁信号侦测与功率管理。

• 测试与测量：作为信号源ALC环路的核心，或用于搭建经济高效的扫频测量系统。

• 科研与教育：为高频电路和系统实验提供可靠的测量手段。

结语：您可靠的射频测量伙伴

综上所述，盛铂科技SLD系列对数检波器以其高性能参数和稳定的可靠性，为现代射频系统设计师提供了一个强大、灵活且经济高效的测量与控制解决方案。

立即探索SLD系列，为您的下一代高性能射频设计赋能！

盛铂科技SLD系列0.8GHz~20GHz对数检波器产品链接：http://sampletm.com/spglj/information_2432.shtml
