通信系统本振需要的恒温晶振OCXO是什么样的？——从5G基站到相参雷达的选型深度解析

在通信系统中，本地振荡器（本振）的性能可决定了发射信号的频谱纯度和接收机的解调信噪比。一个“脏”的本振会将相位噪声直接搬移到信号上，导致邻道干扰加剧、EVM

（误差矢量幅度）恶化，甚至在相参系统中破坏多普勒分辨率。恒温晶体振荡器（OCXO）作为本振链的参考源或直接倍频源，其选型正确与否是整个射频前端设计的成败关键。

本文将以盛铂科技SLA、SLO、SPO三大系列晶体振荡器产品为实例，深入剖析通信系统本振对OCXO的特殊要求。

一、相位噪声：本振选型的“第一性原理”

相位噪声是通信本振最主要的指标。不同的通信制式对相位噪声的关注频偏区间截然不同，这种差异直接决定了OCXO的选型方向。

1.1 近载频相位噪声决定高阶调制生存线

对于采用64QAM、256QAM甚至1024QAM的高阶调制系统（如5G NR、微波点对点回传），接收机本振在频偏1 kHz ~ 100 kHz范围内的相位噪声直接贡献于星座图旋转和

EVM劣化。典型要求是：在100 MHz本振频率下，1 kHz频偏处相位噪声应优于-160 dBc/Hz。

盛铂科技SLO25-170恒温晶振在1 kHz处可达 -170 dBc/Hz，为高阶QAM调制提供了充足的噪声裕量。

对于成本敏感但调制阶数较低（如QPSK）的系统，SLO12-155（-157 dBc/Hz@1kHz）是性价比之选。

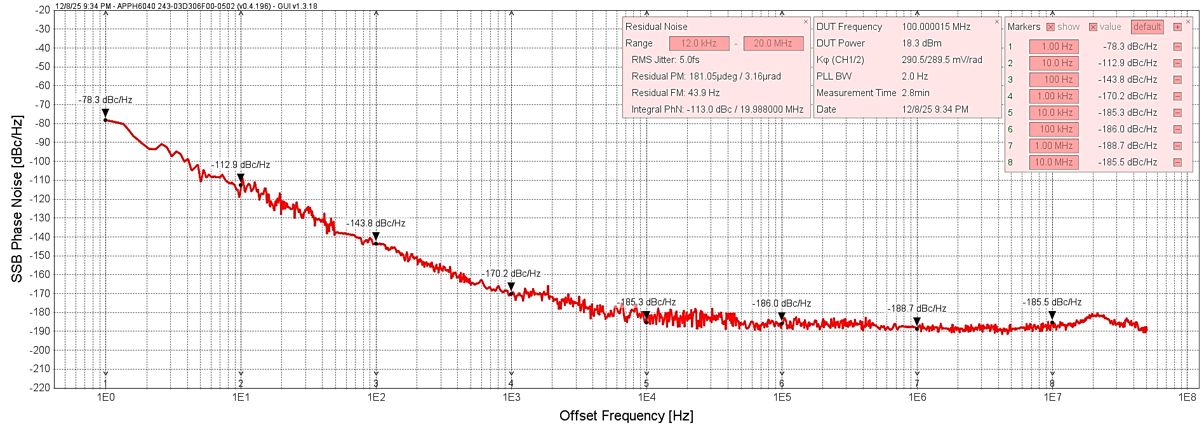

SLO25-170相位噪声测试曲线

1.2 近直流相位噪声锁定相参系统性能

在相参雷达、MIMO波束赋形和多天线相位同步系统中，本振的1 Hz ~ 100 Hz近载频相位噪声直接转换为系统的相位误差积累，限制MTI（动目标显示）改善因子和角度测量

精度。此时，10 MHz OCXO的指标成为瓶颈。

SLA36-2在1 Hz处提供 -115 dBc/Hz，在10 Hz处达 -142 dBc/Hz，为后续倍频至微波频段保留了卓越的底噪基础。

1.3 远载频噪声与杂散：接收机抗阻塞的防线

在宽带接收机中，本振在频偏≥1 MHz处的噪声基底和杂散信号可能混叠到中频带内，抬高噪底。通信标准（如3GPP）对本振杂散有严格限制。盛铂全系列OCXO均保证杂散

抑制≤-80 dBc，谐波抑制≤-35 dBc（100 MHz）或≤-40 dBc（10 MHz），满足通用通信设备要求。

二、频率稳定度：决定系统“免调谐”周期

通信设备一旦部署，频繁的频率校准意味着高昂的维护成本。OCXO的日老化率和温度稳定度直接定义了系统的免调谐周期。

2.1 老化率与校准周期

SLA系列（10 MHz）：日老化率≤±0.2 ppb/天，年老化率≤±20 ppb/年。按10 MHz载波计算，一年累积频偏仅0.2 Hz。对于需要10年免维护的海底光缆中继器或偏远地

区基站，SLA36-2是理想的核心钟源。

SLO系列（100 MHz）：日老化率≤±2 ppb/天（部分≤±3 ppb/天），年老化率≤±200 ppb/年。对于大多数地面通信设备，配合EFC电压调谐功能（微调范围≥±0.5 ppm）

，可实现年度校准或自动频率控制（AFC）闭环补偿。

2.2 温度稳定度与户外设备

户外基站和车载通信系统面临宽温域挑战。盛铂SLO和SPO系列均支持-40℃~+70℃工作温度，温度频率稳定度≤±0.1 ppm。这意味着在极限温度下，100 MHz载波频偏不

超过10 Hz，在接收机同步范围内，避免了因温飘导致的掉线。

三、输出特性：驱动混频器的“力道”与“纯净度”

本振信号需要以足够的功率驱动混频器LO端口，同时避免使用额外的放大器（会恶化噪声）。

3.1 输出功率匹配

SLO25-170提供高达+18±2 dBm的正弦波输出，可直接驱动高LO驱动电平的二极管环形混频器，省去一级缓冲放大器，简化链路预算。

SLO20/SLO12系列输出+9~+13 dBm，适用于大多数集成混频器芯片，兼顾低功耗。

3.2 波形与阻抗

全系列提供标准50Ω正弦波输出，匹配射频链路阻抗。值得注意的是，SLA36-2（10 MHz恒温晶振）同样输出正弦波+9 dBm，方便与锁相晶振（SPO系列）或频率合成器级联。

四、通信系统架构与盛铂产品映射

不同的通信系统架构对应不同的OCXO选型路径。

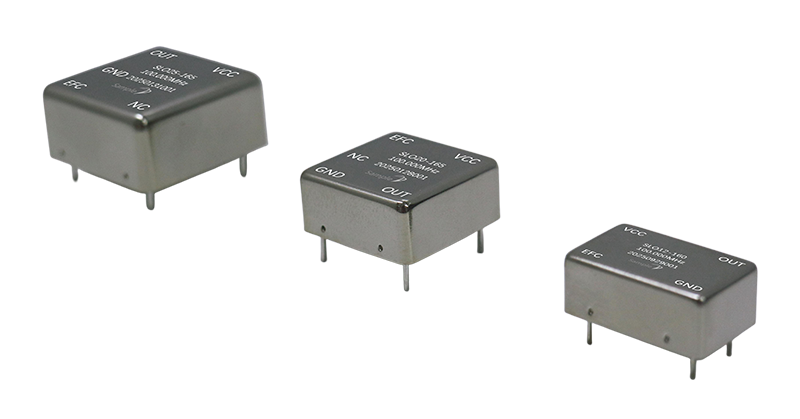

4.1 经典超外差/零中频架构 → SLO系列自由振荡OCXO

对于5G宏基站、微波IDU、卫星通信终端，其本振通常由PLL频率合成器产生，合成器参考源为100 MHz OCXO。此时，OCXO的远端相位噪声被PLL环路带宽内整形，

近端噪声直接继承。选型优先级：1 kHz相噪 > 10 Hz相噪。

推荐型号：

高性能：SLO25-170（-170 dBc/Hz@1kHz）

性能均衡：SLO25-165（-165 dBc/Hz@1kHz）

紧凑型：SLO20-165（-165 dBc/Hz，20.2×20.2 mm）

SLO系列恒温晶振技术指标

4.2 相参数字阵列/分布式系统 → SLA + SPO级联方案

在相控阵雷达、大规模MIMO天线阵列中，需要将10 MHz主钟分发至各通道，再通过锁相晶振倍频至微波频段。这种架构下，SPO系列锁相晶振（100 MHz输出）继承了

SLA参考源的超低短稳和近载频噪声，同时利用内部VCO的优质远端噪声。

典型链路：SLA36-2（主钟，10 MHz，-115 dBc/Hz@1Hz） → 功分网络 → SPO25-165（10M in / 100M out，-165 dBc/Hz@1kHz，短稳<2E-13@1s）。

优势：各通道相位一致性高，全系统Allan方差达到E-13量级，支持长时间相参积累。

4.3 小型化移动平台 → SLO12系列

手持式通信终端、无人机载荷对体积和功耗极度敏感。SLO12-160以20.6×12.6×8.5 mm的尺寸提供-160 dBc/Hz@1kHz相位噪声，稳态功耗仅140 mA（5V），在有限热

预算下实现高稳本振。

五、选型决策流程图

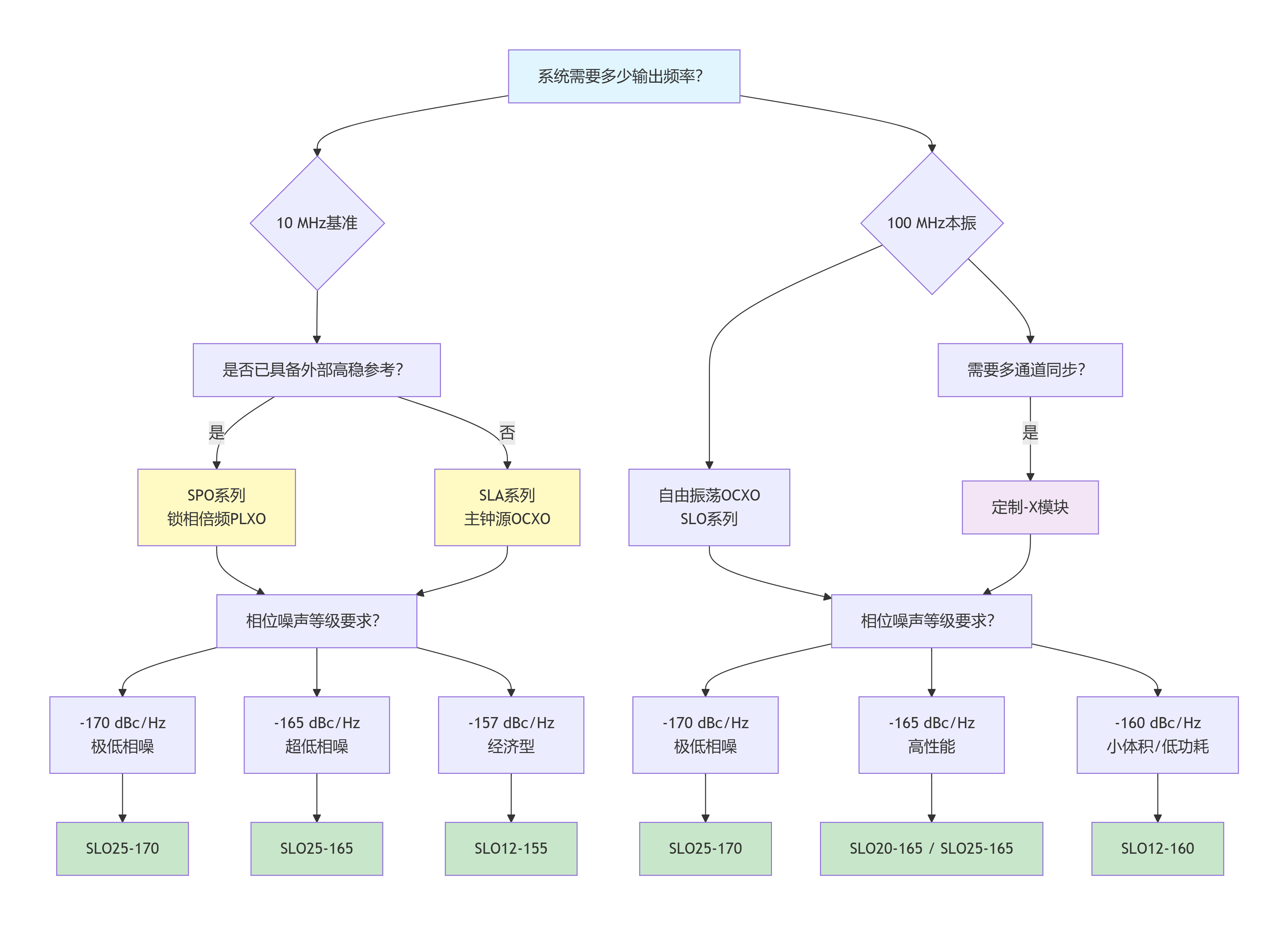

下图总结通信系统本振OCXO选型逻辑：

六、小结

通信系统本振需要的恒温晶振，绝非单一指标的堆砌，而是相位噪声频谱分布、频率稳定度、驱动能力、体积功耗与系统架构的精密匹配。盛铂科技SLA、SLO、SPO三大系列通过差异化的参数组合，覆盖了从核心网铷钟替代到边缘侧低成本部署的完整需求。工程师在选型时，务必回归本振链路的噪声传递函数，以最差工况下的系统级指标倒推OCXO规格，方能确保通信链路在复杂电磁环境中稳定、高效运行。
