如何为C波段应用选择合适的功率计

> 在射频微波测试领域，正确选择功率计对于确保测量精度至关重要。

在射频微波测试中，C波段通常指4-8GHz的频率范围，替换一个在卫星通信、雷达系统、微波中继通信等领域广泛应用的重要频段。

针对C波段功率测量，国产射频测试仪器厂商盛铂科技（上海）有限公司提供了多款功率计产品，覆盖从传统主机式到现代便携式、从连续波测量到复杂脉冲测量的全系列需求。

01 C波段概述及其测量挑战

C波段作为微波频率中的一个重要范围，特指4-8GHz的频率谱段。

这一频段因其独特的大气传输特性，在卫星通信、雷达系统和微波中继链路中占据不可替代的地位。

与较低频段相比，C波段功率测量面临几大挑战：频率越高，电缆和连接器的损耗越大；对仪器精度和稳定性的要求更为苛刻。

此外，不同应用场景对功率测量的需求也各不相同，从连续波到复杂脉冲调制信号，都需要专门的测量技术。

02 盛铂科技功率计产品四大系列

盛铂科技的四系列功率计产品构成了完整的射频功率测量解决方案，满足不同场景下的C波段测试需求。

系列功率计概览与主要定位

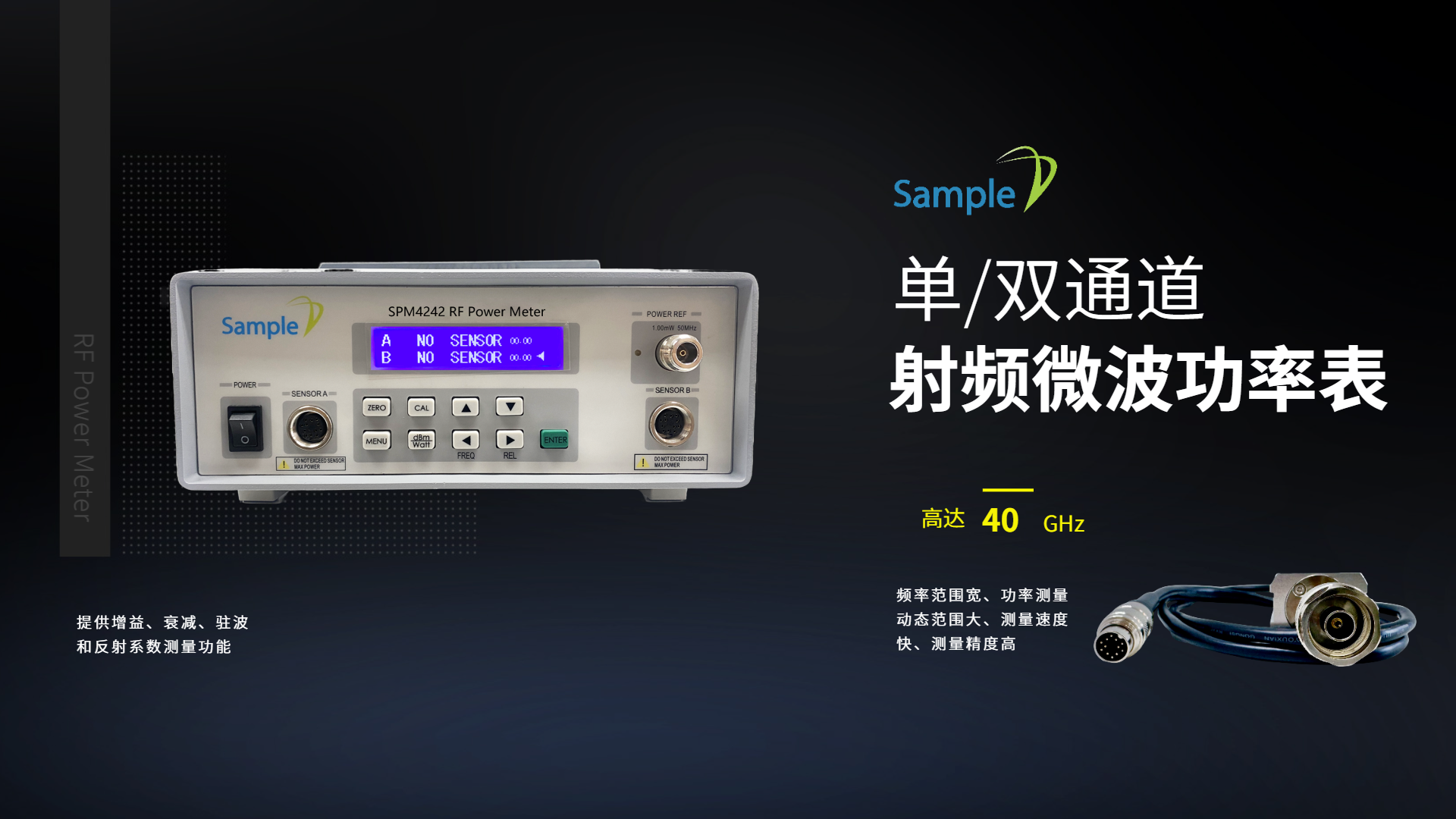

03 SPM4240系列：高性能射频微波功率表

SPM4240系列采用经典的主机-传感器分离式设计，提供了全面的测量功能。

该系列提供单通道（SPM4241）和双通道（SPM4242）两种型号，适合对测量精度和功能有较高要求的实验室及研发场景。

其测量频率覆盖4kHz至40GHz（取决于所配51000系列功率传感器），动态范围可达-70dBm至+30dBm，完全覆盖C波段需求。

SPM4240系列的核心优势在于其内置50MHz校准源，可对主机和传感器进行校准，确保长期测量准确性。

SPM4242双通道型号支持增益、衰减、驻波比、反射系数等比对测量，大大扩展了应用范围。

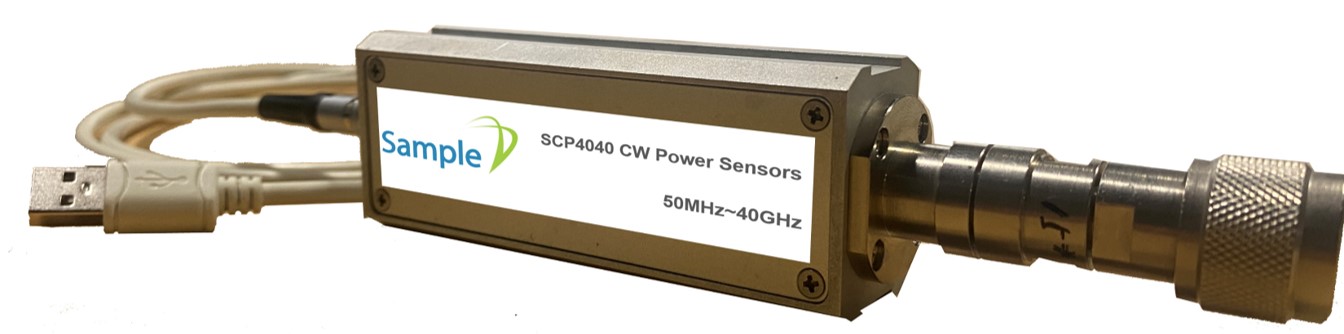

04 SCP4000系列：经济便携式CW波平均功率计

SCP4000系列颠覆了传统功率计形态，将传感器与主机合二为一，通过USB线与PC直接连接，是一款极其紧凑、经济的连续波平均功率测量解决方案。

该系列功率计测量频率覆盖4kHz至40GHz，动态范围为-60dBm至+20dBm，完全满足C波段连续波信号的基础测量需求。

SCP4000系列的优势在于其便携性——无需笨重的主机和额外电源，一个设备即可完成所有功能。

即插即用的设计使非专业用户也能快速上手，连接PC并运行配套软件即可开始测量，大大简化了设置流程。

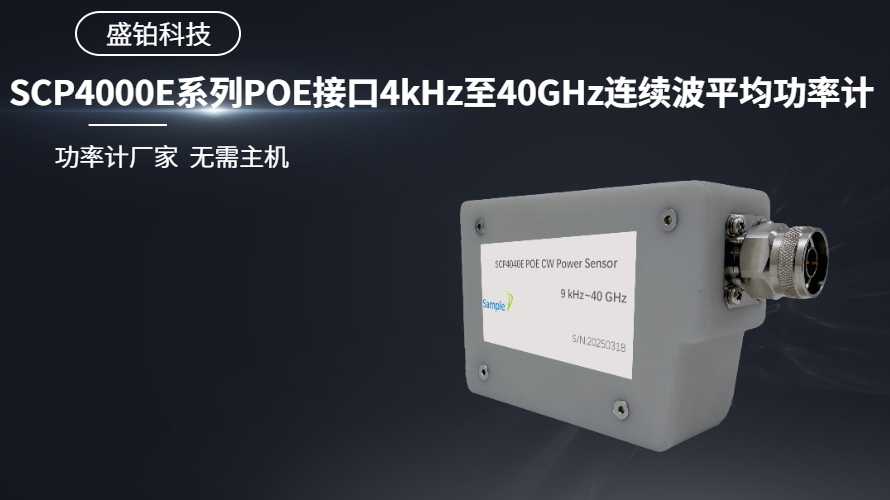

05 SCP4000E系列：增强型便携式功率计模块

SCP4000E系列在SCP4000的基础上增加了POE（以太网供电）接口，进一步拓展了部署灵活性，特别适合需要远程、长时间供电的安装式应用。

该系列测量频率同样覆盖4kHz至40GHz，动态范围为-57dBm至+20dBm，与基础版相比稍有限制，但仍完全覆盖C波段典型应用。

双接口灵活供电设计允许用户根据现场条件选择最方便的方式——在监控机房或测试架等位置，一根网线即可同时解决通信和供电问题。

SCP4000E继承了SCP4000的所有优点，同时解决了现场部署中可能遇到的电源安排难题，是固定监测点的理想选择。

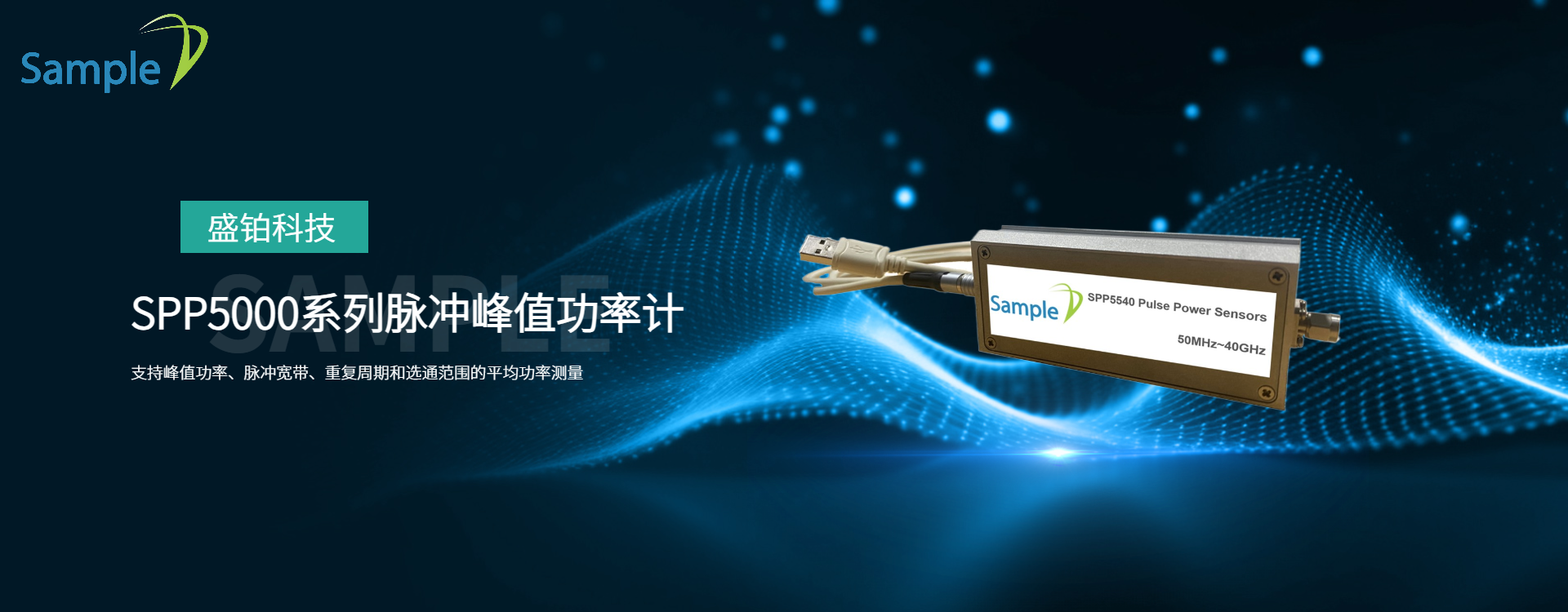

 06 SPP5000系列：脉冲峰值功率计

SPP5000系列是专为现代复杂调制和脉冲信号设计的专业仪器，它不仅能够测量平均功率，更能精准捕获和分析信号的瞬时特性。

该系列测量频率覆盖50MHz至40GHz，动态范围为-20dBm至+20dBm，针对脉冲信号测量进行了优化。

其核心优势在于脉冲信号分析能力——可测量峰值功率、脉冲宽度、重复周期、占空比等关键参数。

SPP5000系列内置24Bit高速ADC和FPGA，能完美还原被测信号的检波包络，保证测量保真度，满足最苛刻的脉冲测量需求。

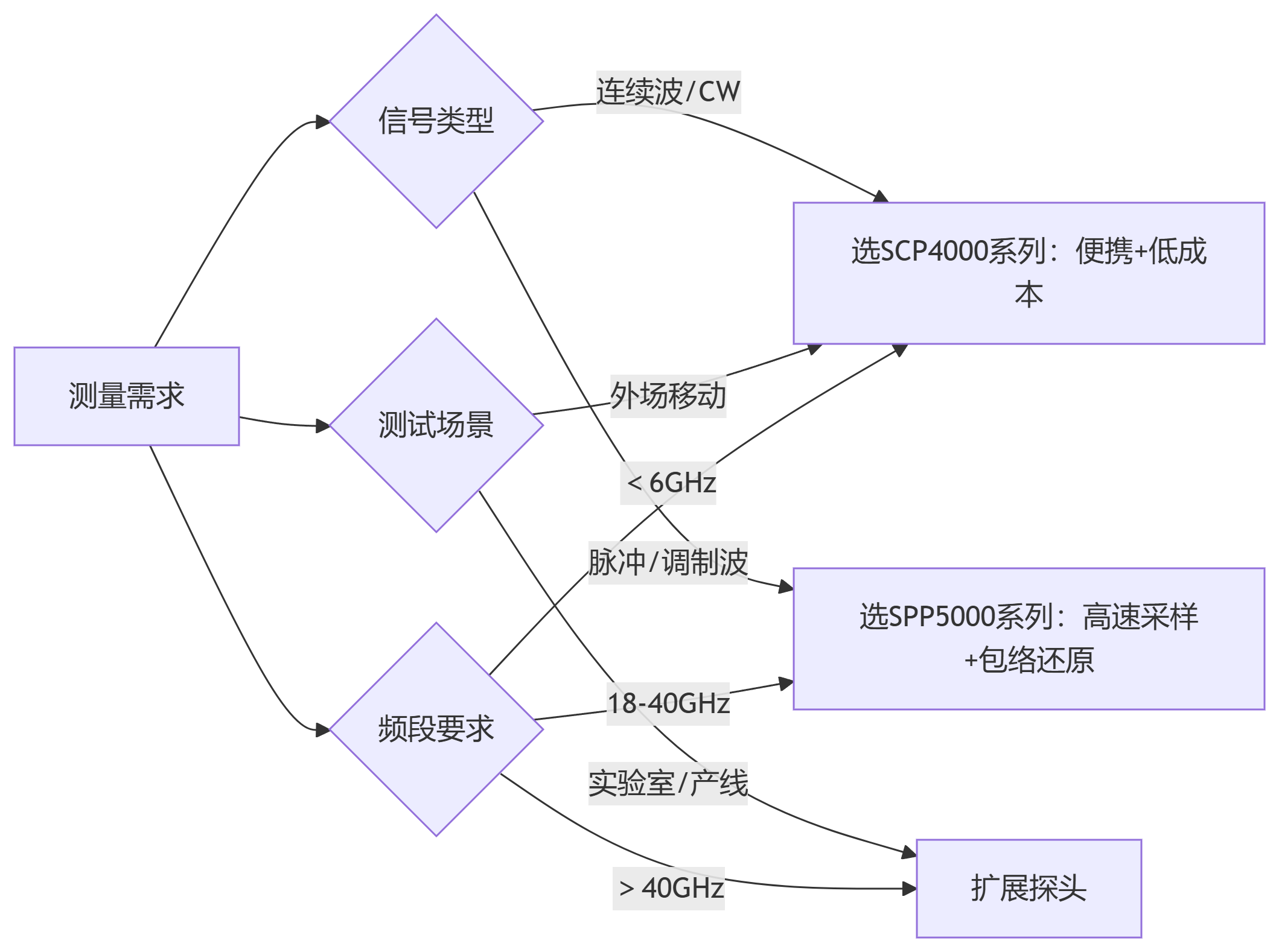

07 盛铂科技功率计选型指南

面对四系列产品，用户可根据以下流程快速确定最适合的型号：

明确测量信号类型：如果测量的是脉冲或复杂调制信号（如5G， Radar， WiFi），应直接选择SPP5000系列。

如果是连续波（CW）或简单调制信号，则进入下一步选择。

评估功能与精度需求：如果需要测量增益、驻波，或追求最高精度和内置校准功能，SPM4240系列（特别是SPM4242双通道型号）是最佳选择。

如果仅需测量平均功率，且更看重便携性和性价比，则进入第三步考虑。

确定部署与供电方式：对于纯便携应用，随用随插的SCP4000系列最为合适。

需要固定安装，或希望用网线供电的场景，则应选择SCP4000E系列。

对于实验室研发和精度要求最高的场景，SPM4240系列是不二之选，尤其是其双通道型号能够一站式完成增益、驻波等复杂测量。

而现场工程师维护C波段设备，SCP4000系列的便携性和易用性则能大幅提升工作效率。
