X波段脉冲检波器如何选？上升时间10ns与3μs的工程权衡

在X波段脉冲信号检测中，检波器的上升时间直接决定了系统能否准确还原脉冲包络的陡峭边沿。选型时，工程人员经常面临一个关键抉择：追求纳秒级的快速响应，

还是接受微秒级的较慢响应？这一选择不仅影响脉冲波形保真度，更关系到整个信号链路的稳定性。

两个数字背后的工程含义

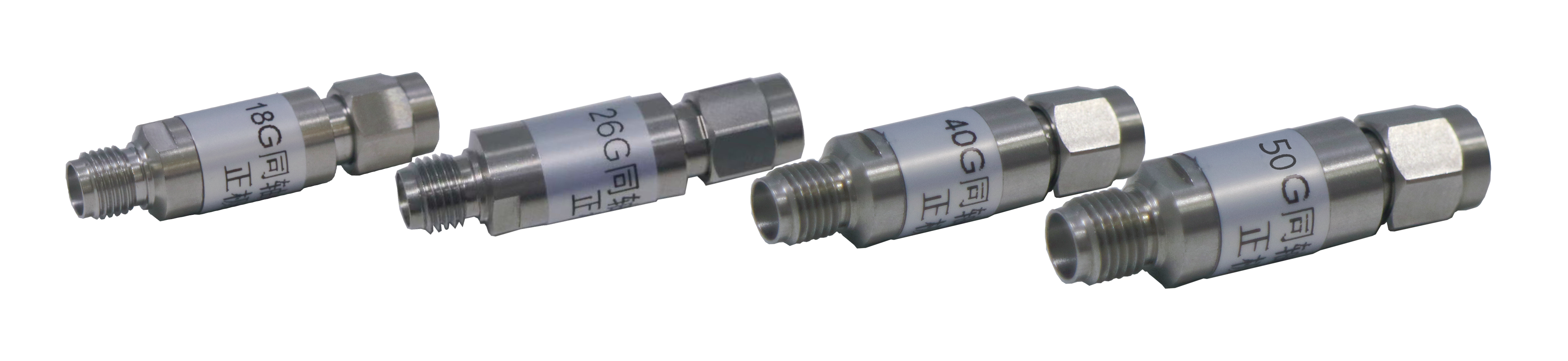

以盛铂科技SHD系列高灵敏度同轴检波器和SPD系列高性能同轴检波器为例，这两类参数代表同一款检波器在不同输出负载条件下的两种工作状态：

这并不是两款产品的差异，而是同一产品在不同负载下的真实表现。输出负载的选择，决定了检波器工作在“高速模式”还是“高阻模式”。

为什么负载会影响上升时间？

同轴检波器采用低势垒肖特基二极管作为检波核心，其输出端存在典型值约10pF的结电容。这个电容与输出负载电阻构成RC低通滤波器，时间常数τ = R×C：

50Ω负载时，τ ≈ 0.5 ns，上升时间被压缩至10ns量级；

10kΩ负载时，τ ≈ 100 ns，上升时间显著增加至微秒级。

类似效果也体现在输入输出延迟时间上——检波器从射频信号输入到检波电压输出的延迟典型值为≤30ns，该指标由检波器内部结构决定，与负载关联较小。

选型决策矩阵

选用50Ω负载（≤10ns上升时间）的条件

核心逻辑：需要捕捉窄脉冲或解析脉冲边沿细节时，50Ω是强制选择。

适用场景：

• 雷达脉冲检测：脉宽从数十纳秒到数微秒，要求检波器尽可能忠实还原脉冲包络，减少边沿失真；

• 电子对抗中的瞬时信号测量：需快速响应突发的射频脉冲；

• 闭环稳幅环路：检波响应速度直接影响环路的反馈时延和稳定性。

需注意：50Ω负载下输出幅度约为开路状态的1/2，后级电路需具备足够的增益储备。

选用10kΩ及以上负载（≤1μs上升时间）的条件

核心逻辑：追求最大检波输出电压、简化后级电路设计时，可接受较慢的响应速度。

适用场景：

• 信号源稳幅环路中的功率电平监测：对响应速度要求不高，关注的是稳定的直流电平；

• 扫频测量中的幅频响应跟踪：变化速率较慢；

后级为高阻抗输入（如示波器1MΩ档位），且脉冲宽度远大于1μs。

实际选型建议

如果您的应用是X波段雷达脉冲检测，务必确保检波器输出端接50Ω负载，否则10ns的脉冲边沿将被拉宽至微秒级，导致测量结果严重失真。盛铂科技SPD系列同轴检

波器在18GHz频段内典型驻波比低至1.2:1，配合≤10ns的上升时间，是雷达视频检波的可靠选择。

如果您的应用是功率监测而非脉冲测量，后级可选用10kΩ负载以获取更高的检波电压（盛铂科技SHD系列同轴检波器开路电平灵敏度典型值达1500mV/mW），降低对

后级放大器的增益需求。

选型时，请先明确需要检测的脉冲最小宽度，然后据此确定输出负载条件，再确认后级电路能否匹配该负载阻抗。更多详细资料可联系盛铂科技：18721942080（同V）
