短波射频微波功率计操作注意事项：HF频段功率测量技巧

HF频段属于频率范围是什么？其标准频率范围是3 MHz至30 MHz。那如何对这种短波通信系统进行调试和维护呢？离不开对发射功率和天线匹配状态的准确判断。通过式功率计作为串联在发射机与天线之间的

在线测量工具，其读数是否可靠，直接关系到设备安全与通信效果。以下从操作要点和常见误区两方面，谈谈HF频段功率测量中值得注意的事项。

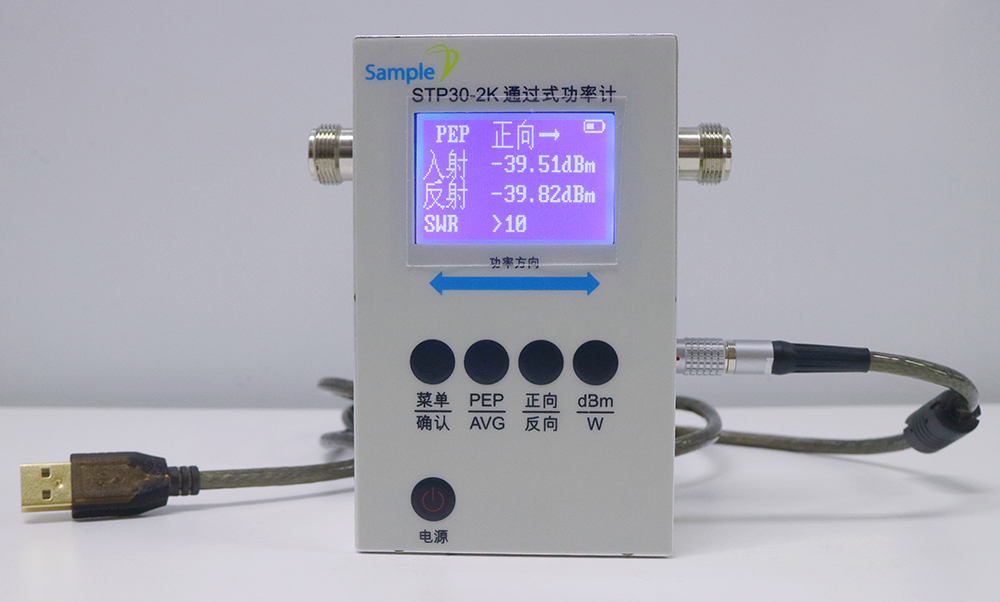

盛铂科技通过式功率计

连接前的准备：确认额定值，断电操作

不少用户拿到功率计后急于上机测试，忽略了最基础的检查。连接前务必确认功率计的最大允许功率和频率范围是否覆盖当前系统，严禁超负荷使用，否则可能烧毁内部耦合元件。同时，接线操作前应关闭发射

机电源，带电插拔可能产生电弧损坏射频接口。

正确串联：分清TX与ANT端口

通过式功率计的典型接法是：发射机输出 → 功率计TX端口 → 功率计ANT端口 → 天线或负载。这一顺序看似简单，但反接会导致正向/反向读数错乱。接好后需确保所有连接紧固，N型或BNC接口拧不到位，接

触不良可能引发电弧或读数跳变。

测试顺序：从小功率起步

建议先在低功率档位开启发射（如将电台设为最小功率），观察正向功率读数和驻波比是否正常，确认无异常后再逐步升至工作功率。理想状态下反射功率接近0，SWR接近1:1；若SWR＞2:1，建议停止大功率发

射并检查天线系统；SWR＞3:1时必须立即停机检查。

读数解读与常见误区

警惕谐波干扰：常见的宽带通过式功率计采用宽带耦合和检波方式，若发射机输出端未加低通滤波，功率计测得的可能是“载波功率＋谐波功率”的总和，读数会偏高。规范的发射机应在输出端配备低通滤波器，

将谐波抑制到-40dBc以下，此时功率计读数才接近真实的载波功率。

匹配对精度的影响：绝大多数通过式功率计设计为50Ω阻抗，只有在50Ω纯阻性负载条件下读数才准确。天线失配或在传输线上存在驻波时，不同位置测得的功率值可能不同，替换造成测量误差的常见原因之一。

测量模式的选择：PEP与AVG

短波信号形态多样，功率计通常提供两种测量模式：

PEP（峰包功率）：适用于单边带（SSB）语音通信。SSB信号的包络随语音动态变化，PEP模式能捕捉其峰值，反映发射机在语音峰值时的真实输出能力。

AVG（平均功率） ：适用于连续波（CW）、调频（FM）或数字调制等包络恒定的信号，此时平均功率与峰值功率一致，读数稳定。

用PEP模式测量CW信号或用AVG模式测量SSB语音，均无法获得有效读数。以STP30系列产品为例，其支持上述两种模式切换，正向功率可显示为W或dBm，反向值可切换为驻波比或反向功率值，便于现场根据

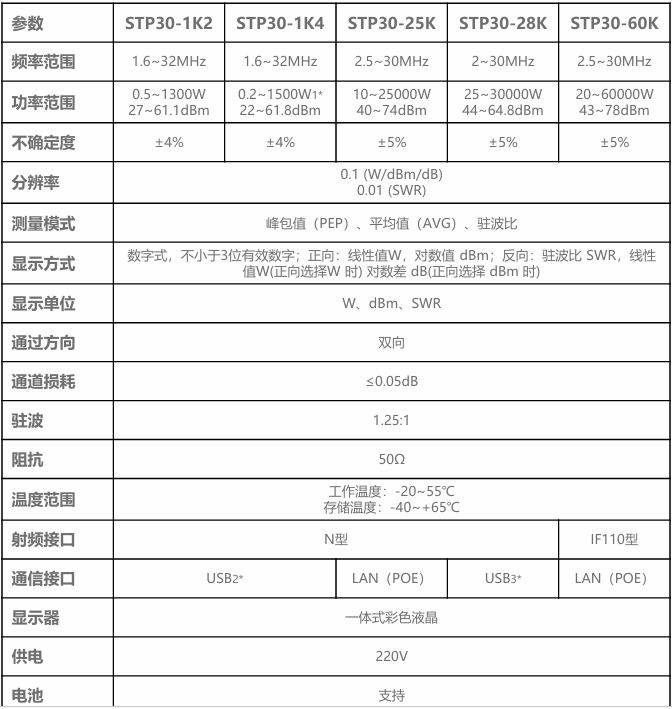

信号类型灵活选择。以下是盛铂科技STP30系列通过式功率计技术指标。

插损测量中的位置效应

用单台通过式功率计测量滤波器等无源器件的插入损耗时，功率计位置和电缆长度会影响读数。实测案例显示，相同器件因电缆布置不同，单功率计法测得的插损与出厂指标可能相差0.6dB以上。推荐的改进方

案是双功率计法，将两台功率计分别接在DUT输入和输出端，先进行直通校准，再接入DUT测量，可使结果精度接近网络分析仪水平。

小结

操作短波通过式功率计的核心可概括为：先看额定值再接线，从低功率逐步升挡；注意PEP/AVG模式选择，警惕谐波和匹配带来的读数偏差。掌握这些要领，才能让手中的功率计真正成为HF频段调试的可靠工具。
