射频微波检波器的切向灵敏度（TSS）、驻波比、幅频响应是什么意思？

1. 射频微波检波器切向灵敏度（TSS）的物理意义

TSS（Tangential Signal Sensitivity）是表征检波器小信号探测能力的经典指标，定义是：在脉冲调制信号下，视频输出信噪比约等于1（信号凹陷与噪声底部相切）时的输入信号功率。

TSS的物理下限受限于二极管的约翰逊噪声（热噪声）和肖特基结的散粒噪声。理论上，在室温（300K）和1MHz视频带宽下，50Ω系统的热噪声功率约为-114dBm/Hz × 60dBHz = -54dBm。

这就是为什么绝大多数高性能检波器的TSS在-52dBm至-55dBm之间——这已经是室温下接近物理极限的水平。要突破这一极限，需要降低视频带宽（如窄带测量）或对检波器件进行制冷。

2. 检波器驻波比、幅频响应与测量不确定度的三角关系

检波器的输入驻波比（VSWR）直接影响到被测信号的真实功率。当检波器VSWR不为1:1时，入射信号会在检波器输入端产生反射，反射波与入射波在传输线上叠加形成驻波，实际加载到二极管

上的功率与入射功率之间存在差异。

在扫频测量中，VSWR的频率变化叠加了二极管阻抗的频率变化，最终反映为幅频响应的波动。严格来说，幅频响应（±0.75dB）和驻波比（≤1.65:1）是同一物理问题的不同侧面——前者描述电

压输出的频率稳定性，后者描述输入端口反射的频率特性。

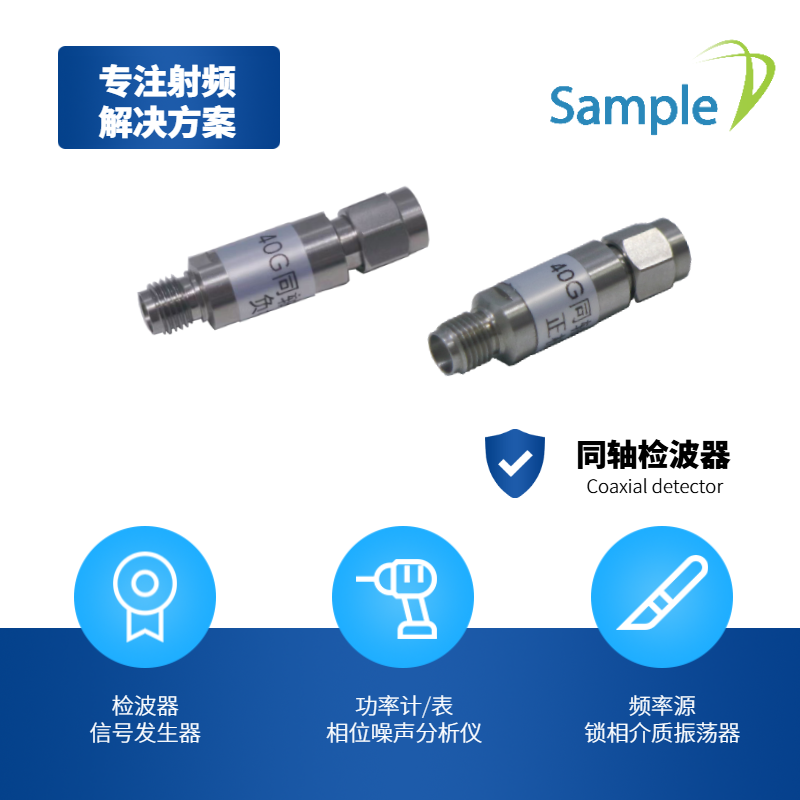

盛铂科技SPD系列同轴检波器之所以被称为"高性能"，一个重要原因就是同时在驻波比（50GHz典型值1.60:1）和幅频响应（±0.75dB典型值）两个指标上实现了全面的优化。

3.输入输出延迟的工程意义

SPD和SHD系列射频微波检波器输入输出延迟≤30ns，SLD系列虽未明确给出，但级联架构的群延迟通常也在纳秒级。

延迟由两部分构成：射频信号在二极管结产生视频响应的时间（飞秒级，可忽略）；以及视频信号经滤波网络和后级缓冲传输到输出端的时间。在ALC环路（自动电平控制）中，检波器的延迟直接

决定了环路的响应速度——30ns的延迟意味着环路带宽理论上可达数MHz，这对高速脉冲信号源的稳幅至关重要。

盛铂科技检波器选型：

频率范围：____GHz（你填真实参数）

支持：功率/视频检、信号源的稳幅环路以及传输与反射的扫频测量

优势：灵敏度高、响应速度快、频率响应好、使用频带宽、体积小便于集成货期快

行动：免费提供选型方案 →18721942080（同V）
