功率计与功率模块的关系—准确测量赋能高效电能变换

一、引言：两个“功率”，一个闭环

在电力电子领域，“功率模块”和“功率计”虽然都带有“功率”二字，却承担着截然不同的使命：功率模块是执行电能变换的“执行者”，将电能从一种形式转换为另一种形式；功率计

则是监测电能流动的“检测者”，精确采集电压、电流、功率及效率等关键参数。二者一主一辅，共同构成了功率电子系统从设计验证到应用保障的完整闭环。

正如汽车需要仪表盘来显示发动机的转速与温度，功率模块在研发验证、生产测试和可靠性评估等环节中，同样离不开功率计提供的精确测量与数据支撑。功率计通过高精度采集和分析功

率模块的输入输出特性，帮助工程师全面掌握模块的工作状态，判断性能是否达标、设计是否可靠、运行是否安全。本文将从功率模块测试的实际需求出发，系统阐述功率计在其中扮演的核心角色。

二、功率模块为何需要功率计？

功率模块的性能表现直接决定了逆变器、变频器、电机驱动器等终端设备的效率和可靠性。然而，功率模块本身并不能“开口说话”——它的开关速度、导通损耗、热特性等关键参数，都

需要借助精密的测量仪器来获取和量化。功率计的介入，主要解决以下几个核心问题：

验证设计指标。 功率模块在出厂前需要确认其各项电气参数是否符合设计规格。功率计通过对输入输出功率的精确测量，计算出转换效率，判断模块是否达到预期的性能水平。

评估动态性能。 功率模块在实际工作中处于高速开关状态，其开通/关断时间、电压/电流变化率（dv/dt、di/dt）以及开关损耗等动态参数，无法通过简单的万用表测量获得。功率计通过

捕捉瞬态波形，例如盛铂科技SPP5000系列脉冲峰值功率计，为工程师提供了评估开关特性的数据基础。

保障长期可靠性。 功率模块在长期运行中会面临热应力、电应力等因素带来的性能退化。功率计在功率循环试验等可靠性测试中持续监测模块的电参数变化，为判定器件是否失效提供量化依据。

三、功率计在功率模块测试中的具体应用

功率模块的测试涵盖静态参数、动态特性、功率损耗、热特性及可靠性等多个维度。功率计在各个测试环节中发挥着不可替代的作用。

3.1 静态参数与稳态功率测量

静态参数测试主要关注功率模块在稳态或缓变条件下的基本特性，包括导通电阻、阈值电压、击穿电压和漏电流等。这些参数是评估功率器件性能是否达标的基础。在此类测试中，功率计

的作用是精确测量模块在导通状态下的稳态电压和电流，进而计算导通损耗。尤其是在大电流工况下，脉冲测试方式可以避免持续的DC电流导致被测器件因焦耳热而发生电阻值偏移，此时

功率计的高速采样能力尤为关键。

3.2 动态特性测试——双脉冲测试法

双脉冲测试（Double Pulse Test, DPT）是评估功率模块动态特性的核心方法。该方法通过向器件栅极施加两个特定时序的脉冲信号，模拟器件在实际工作中的开关状态，精确捕捉其在开

通、关断及反向恢复过程中的瞬态行为，获取开关损耗、电压过冲、二极管恢复行为以及电流和电压压摆率等核心参数。

在双脉冲测试中，功率计与示波器协同工作：示波器负责捕捉高速的电压和电流瞬态波形，而功率计则同步监测直流母线输入功率与被测模块输出功率，实时记录能量传输效率，为损耗分

析提供交叉验证数据。二者结合，方可全面评估功率模块在实际应用中的动态表现。

3.3 功率损耗测量

功率模块的总损耗由导通损耗和开关损耗组成。功率计通过同步测量电压和电流波形并计算瞬时功率积分，可精确量化各损耗分量。

导通损耗发生在器件完全导通、电流流过通道电阻的阶段。开关损耗则包括开通损耗（Eon）和关断损耗（Eoff）。在开关瞬态过程中，电压和电流同时存在非零值，两者的乘积即为瞬时

功率，对该功率波形在开关时间窗口内积分即可得到开关能量。将开通、导通和关断损耗之和乘以开关频率即可得到总功率损耗。

对于需要同时表征开关损耗和导通损耗的场景，还可采用三脉冲测试法，在一个自动化流程中准确获取完整的损耗特性。

3.4 热特性测试

功率模块的热特性直接影响其可靠性和寿命，热阻（Rth）和热阻抗（Zth）是核心评价指标。热阻测量一般分为瞬态法和稳态法：稳态测试施加恒定电流或电压，等待模块达到热平衡状态

后测量温度，精度高但耗时较长；瞬态测试则施加矩形脉冲并测量温度响应曲线，计算速度快，但对测量系统的带宽和噪声抑制能力要求更高。

3.5 功率循环试验

功率循环试验是评估功率模块长期可靠性与寿命的关键加速老化测试方法。其核心在于通过主动控制使器件的结温在设定的最高与最低温度之间周期性波动，从而在短时间内激发因材料热膨

胀系数不匹配而引起的典型失效模式。

在功率循环试验中，功率计持续监测器件的电参数变化：利用通态饱和压降与结温的近似线性关系反推当前结温；监测恒定加热功率下的结温变化曲线，结合壳温计算热阻；热阻的增大是内

部老化的直接标志，当热阻较初始值增加20%或饱和压降超过阈值时，判定器件失效。

四、功率计选型：不同测试场景对测量仪器的差异化要求

功率模块测试对功率计的性能提出了明确而具体的要求。不同的测试目的和信号特征，对应着不同的仪器选型方向：

效率与损耗测试需要高精度的平均功率测量能力。功率计的测量精度直接影响效率计算的可信度，因此需要具备优异的长期稳定性和自动校准能力，以消除系统误差对测量结果的影响。

动态特性分析要求功率计具备足够高的带宽和采样率，能够捕捉高速开关过程中的功率瞬态变化。随着碳化硅（SiC）、氮化镓（GaN）等宽禁带器件的普及，开关频率不断提升，对测量仪

器的带宽要求也日益严苛。

热特性与可靠性测试则强调功率计在长时间连续监测过程中的稳定性，测量值不发生漂移是判定器件退化趋势的基础。

产线与现场测试还需要功率计具备便捷的部署能力和灵活的程控接口，以适应批量测试和自动化系统集成的需求。

五、盛铂科技功率计——功率模块测试的精准测量伙伴

面对功率模块测试领域日益提升的精度与带宽需求，盛铂科技（上海）有限公司提供了覆盖从研发到产线全场景的四大功率计系列产品，为功率模块的设计验证和生产测试提供了完整的国产

化测量解决方案。

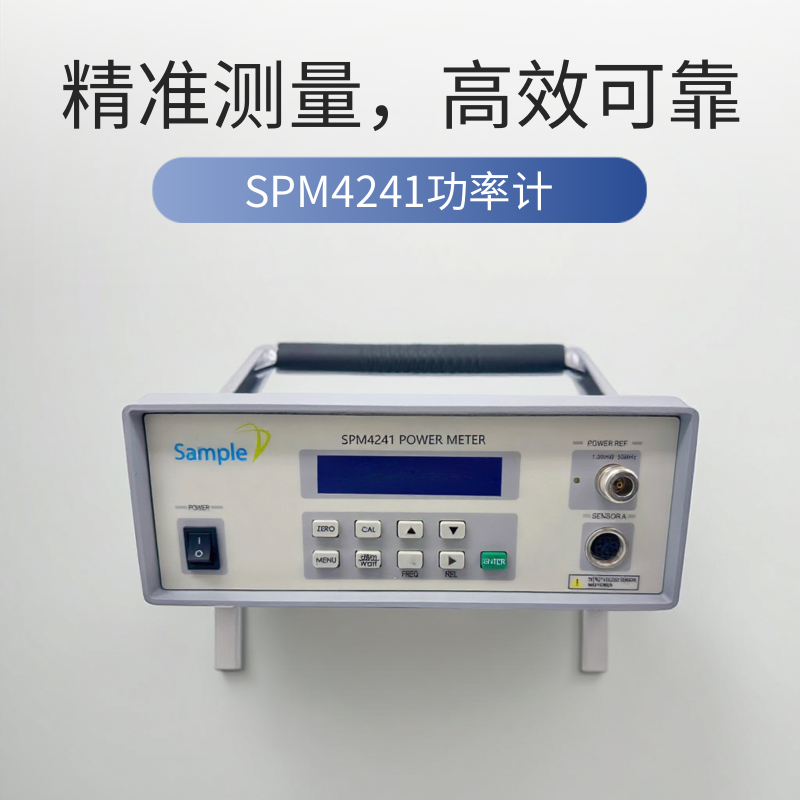

SPM4240系列射频微波功率表——适用于功率模块效率评估、损耗分析及热特性测试等需要高精度基准的实验室场景。该系列基于数字信号处理技术，融合检波二极管式功率检测与智能校准

系统，内置50MHz校准源可对主机和功率传感器进行校准，具备自动校准和调零功能。配接51000系列功率传感器，频率范围覆盖4kHz至40GHz，动态范围可达-70dBm至+30dBm。

SPM4242双通道型号可通过同时比较两个信号输入的相差及比例数值，直接计算增益、衰减、驻波比等参数，为功率模块输入输出功率的同步监测提供理想工具。

SPP5000系列脉冲峰值功率计——适用于雷达功率模块、脉冲功放模块等涉及脉冲信号调制与瞬态功率分析的测试场景。该系列内置24Bit高速ADC与FPGA，实时采样率高达100MS/s，可精准

还原脉冲包络，支持峰值功率、脉冲宽度、重复周期、选通平均功率等参数测量，频率范围覆盖50MHz至40GHz。在双脉冲测试等需要捕捉开关瞬态功率峰值的场景中，SPP5000系列可与示波

器形成互补验证，为开通能量（Eon）和关断能量（Eoff）的精确计算提供数据支撑。

SCP4000系列USB连续波平均功率计——适用于产线快速检测、外场维护中的平均功率监测。该系列无需主机，通过USB直连PC即可完成4kHz至40GHz频率范围和-60dBm至+20dBm动态范

围的设置和测量，即插即用，极大简化了测试部署流程。其袖珍式设计和配套的API函数接口，支持LabVIEW、Python、C#等平台快速开发自动化测试系统，适合功率模块批量产线检测场景。

盛铂科技功率计产品均支持标准化通信接口（USB、LAN），SPM4240和SPP5000系列还支持基于SCPI协议的程控指令集，便于工程师将其集成到自动化测试平台中，构建高效、精准的功率

模块测试系统。四者构成了从基准精度到灵活便携、从稳态功率到脉冲瞬态功率的完整方案矩阵，确保用户在任一测试阶段都能获得得心应手的工具。

六、结语

功率模块与功率计，一个是电能的“执行者”，一个是电能的“测量者”。二者在功率电子系统的研发、生产和应用中相辅相成——功率模块的性能提升离不开功率计的精准量化，功率计的

价值也在功率模块的测试需求中被不断放大。选择适合的功率测量工具，建立科学规范的测试体系，是确保功率模块性能达标、系统可靠运行的基础保障。

盛铂科技将持续深耕功率电子测试测量领域，以高性能、高性价比的功率计产品，为功率模块研发与生产提供坚实的技术支撑，助力电力电子系统的高效、可靠运行。

更多功率测量方案，可关注盛铂科技。
