Noisecom公司的NC346型和NC5000型校准噪声源设计用于噪声系数测试仪。典型的设置如图1所示。可以增设隔离器和低噪声放大器，以降低测量的不确定性。隔离器可以减少DUT和测试设置之间的反射功率，而低噪声放大器可以减小测试设置的噪声系数。如果是宽频，可使用约6-10dB的低VSWR衰减器来替换隔离器。首先，应在无待测频率DUT（受测设备）的情况下，对测试设置进行校准。在对噪声源进行了噪声系数测量之后，连接DUT。

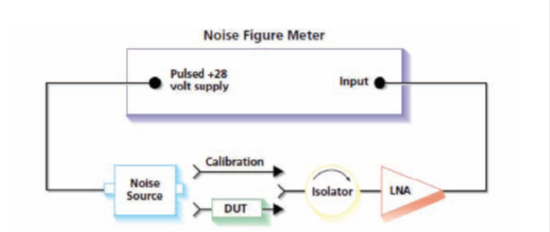

图1：Noisecom噪声头用于噪声系数校准和测试

       影响测量精度重要的因素之一就是：噪声源输出和连接设备或DUT匹配良好或者它们之间的VSWR比率较低。在测量过程中，少部分的噪声功率将反射回DUT输入（见图2）。反射回来的部分功率将再次反射到噪声源输出中，并且其相位不可预知，这样就会以一种不确定的方式改变信号的测量功率。这同样适用于校准设置和测量设置之间失配的差异。（见图2)

       噪声源从“开”状态到“关”状态的最小失配变化是影响测量精度的另一个重要因素。噪声源的ENR在室温下相对于一个50欧的终端进行校准。如果源在开启时阻抗发生变化，DUT将遇到已为噪声源校准的不同的噪声功率级，并将导致反射和再次发射的功率测量错误。该仪器使用噪声源ENR校准，以及测得数据来计算噪声系数。因此，噪声系数的测量精度取决于噪声源校准值的精确度。

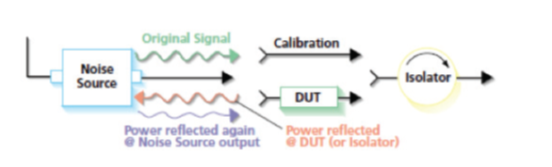

图2：阻抗失配反射插图
