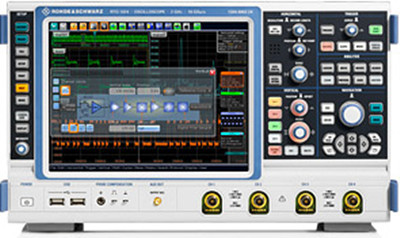

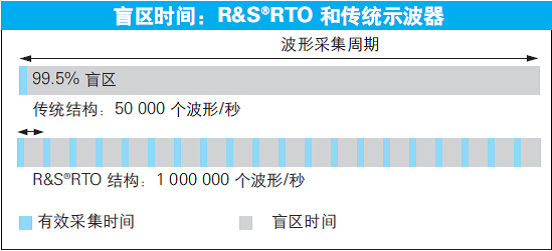

传统的数字示波器盲区时间长，波形漏失严重。RTO示波器的盲区时间极短，其采集信号的速度要高出20倍以上。
硬件加速的分析功能

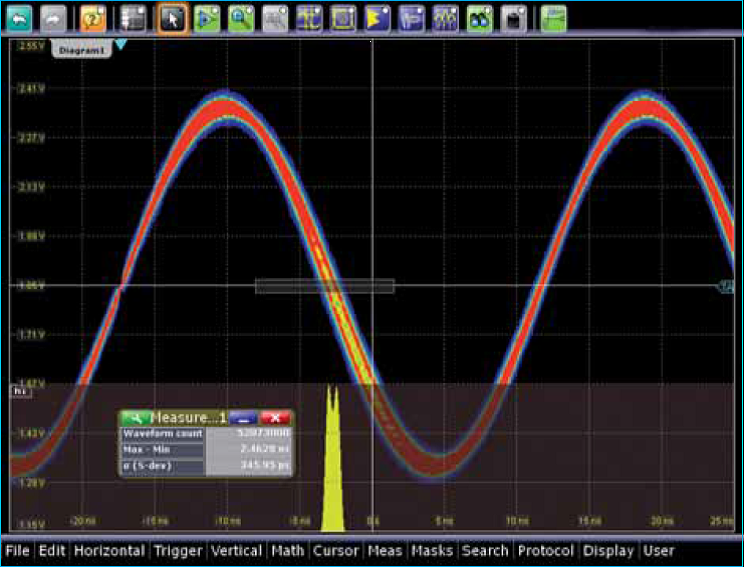

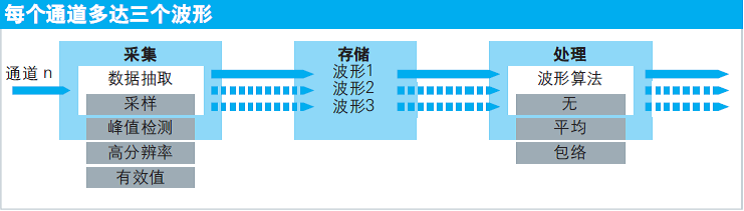

RTO示波器，用户第一次可以自行配置数据抽取类型和波形算法，并可以同时显示多达三个波形
高精度数字触发系统
操作方法，更加简易快捷
令人信服的测量精度

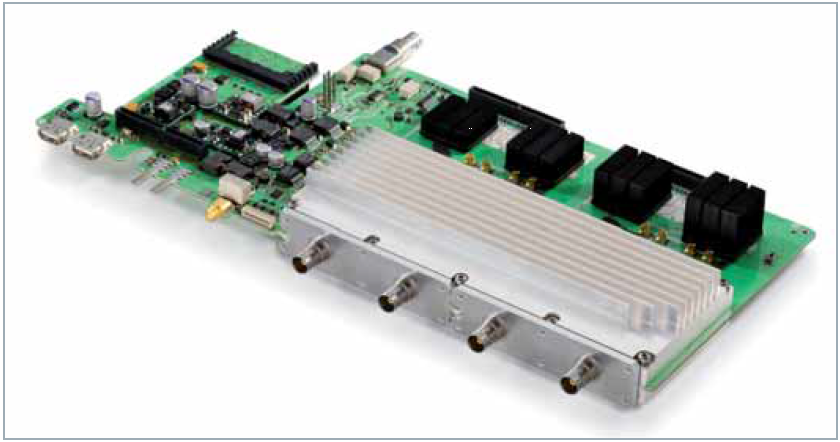

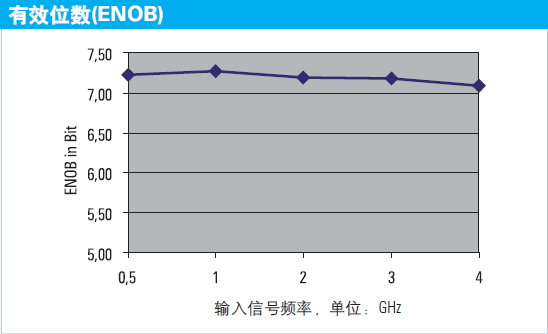

RTO示波器中 A/D 转换器始终如一的高有效位数 (ENOB) 确保准确呈现信号细节，以及非常高的动态范围
| 基本单元 | 带宽 | 通道 |
|---|---|---|
| 4 GHz | 4 | |
| 2 GHz | 4 | |
| 2 GHz | 2 | |
| 1 GHz | 4 | |
| 1 GHz | 2 | |
| 600 MHz | 4 | |
| 600 MHz | 2 |
| 垂直系统 | ||
|---|---|---|
| 输入通道 | 2 | |
| 4 | ||
| 带宽 (–3 dB) at 50 Ω | 600 MHz | |
| 1 GHz | ||
| 2 GHz | ||
| 4 GHz | ||
| 上升时间（计算值） | 583 ps | |
| 300 ps | ||
| 175 ps | ||
| 100 ps | ||
| 输入阻抗 | 50 Ω ±1.5 % 1 MΩ ±1 % with15 pF (测量) | |
| 输入灵敏度 | 全范围内的最大带宽 | 50 Ω: 1 mV/div 至 1 V/Div 1MΩ: 1 mV/div 至 10 V/Div |
| 模数转换器的有效位数（ENOB） | 全量程正弦,频率<–3 dB带宽 | > 7 位 (测量) |
| 采集系统 | ||
| 最大采样率（实时） | 10 G样本/每秒每通道 | |
| 10 Gsa/s 每通道 20 Gsa/s 使用两个通道 | ||
| 记忆深度 | 标准配置，按每通道/1个通道处于工作状态 | |
| 最大升级（ 按每通道/1个通道处于工作状态 | ||
| 最大采集率 | 连续采集与显示，10 G 样本/s, 1 k 样本 | 1 000 000 波形／秒 |
| 超分割模式 | < 200 ns盲区时间 | |
| 数据抽取模式 | 对于抽取模式和波形算法的任何组合，每通道均最多可以支持 3个波形 | 采样、峰值检测、高分辨率、有效值 |
| 波形算法 | 无，包络，平均 | |
| 插值模式 | 线性,Sin(x)/x,采样与保持 | |
| 水平系统 | ||
| 时基范围 | 25 ps/div 至 50 s/div | |
| 时基精度 | 供货/校准之后 | 2.5 ppm |
| 供货/校准之后 ( | 0.02 ppm | |
| 通道偏移校正 | ±100 ns (实时偏移校正, 通道到通道触发–例如状态检测偏移校正) | |
| 触发系统 | ||
| 触发类型 | 边沿、干扰、脉宽、欠幅、窗口、超时、区间、斜率、数据时钟、模式、状态、串行模式,I2C, SPI, 可选：UART/RS-232, LIN, CAN, FlexRay | |
| 灵敏度 | 触发滞后参数的定义 | 可自动也可手动设置范围：0.1 div至5div |
| 可检测最小脉冲干扰信号h | 100 ps | |
| 50 ps | ||
| 耦合模式 | 对于选定通道，可以在100 kHz至50%模拟带宽的截止频率范围内，选择RF抑制 | |
| 波形算术运算 | ||
| 代数运算种类 | 算术运算、逻辑运算、比较运算，频域，数字滤波器 | |
| 硬件加速的数学计算功能 | +, –, *, 1/x, |x|, 求导, log10, ln, log2, 缩放, FIR, FFT 幅值 | |
| 分析和测量功能 | ||
| 硬件加速的分析功能 | 频谱、直方图、模板测试、光标 | |
| 硬件加速的测量功能 | 幅度测量、时间测量 | |
