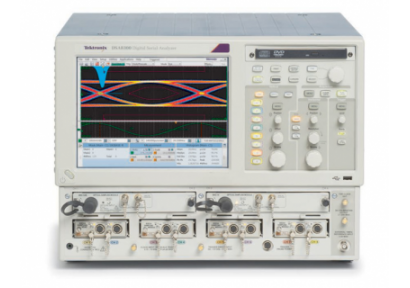

Tektronix DSA8300系列提供了行业领先的小于100fs的本底抖动，可以实现异常准确的器件检定，全面支持光通信标准、时域反射计和S参数。DSA8300数字采样示波器为155Mb/s - 100G的数据通信提供了完整的高速物理层测试平台。
功能 | 优势 |
电模块信号测量准确度：
| <100 fs 本底抖动允许对高位速率（40 和 100 (4´25) Gb/s）设备进行检定，典型 <5% 的信号单位间隔由测试仪器所使用。70 GHz 带宽允许对高位速率信号进行完整检定（数据速率 28 Gb/秒的 5 阶谐波和数据速率 >45 Gb/秒的 3 阶谐波）。 |
所有带宽上系统噪声业内最低：
| 最大程度降低仪器在采集高位速率、低幅度信号时的噪声量，避免可能带来附加抖动和眼图闭合的其他噪声。 |
单台主机内最多 6 个通道同时采集 <100 fs 抖动。 | 多个差分通道的高保真采集可进行通道间损伤测试，提高多个高速串行通道系统的测试吞吐量。 |
光模块支持从 155 Mb/s 到 100 Gb/s (4x25) 以太网所有标准速率的光一致性测试。 | 为单模和多模光标准提供经济实惠、功能多样的光测试系统，从 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太网）和 100 Gb/s 以太网（100GBase-SR4、-LR4 和 ER4），波长 850、1310 和 1550nm。 |
优异的采集吞吐量，采样率最高 300 kS/s。 | 通过优异的系统吞吐量，可将制造或设备检定测试时间缩短 4 倍。 |
能够将采样器放到被测设备 (DUT) 的附近。 | 远程采样头最大程度降低因 DUT 至仪器之间的电缆和夹具造成的信号劣化，简化测试系统的反嵌。 |
独立的已校准通道相差校正。 | 双通道模块中具有集成的已校准通道相差校正，消除时滞，增强多通道测量的信号保真度。 |
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
|---|---|---|---|---|
DSA8300 | DC - 80 GHz | 最大 300 kS/s | 50 点 - 16,000 点（IConnect® 为 1M 点，80SJNB 为 10M 点） | 取决于使用的采样模块，最多8条通道 |
Tektronix MSO/DPO70000 系列示波器提供优异的信号采集性能和分析功能。工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计和一致性测试。 最高 33 GHz 和 100 GS/s 低于 9ps 上升时间 低于 0.50% 垂直噪声，≥5.5 有效位 16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO 型号） 超过 30 个可定制的应用特定软件分析包
查看更多
R&S RTM系列示波器拥有350M和500MHz带宽，提供高达5Gs/s采样率和最高20M存储长度。因此，RTM可以准确显示被测信号，即使采集长波形序列也可以对波形细节提供非常高的分辨率 信号分析：快速获得结果 调试：一切一目了然 实用：创新的观念 精度：我们的强项 逻辑分析：更详细 串行协议：轻松触发和解码
查看更多
R&S RTE系列示波器配有2通道和4通道，带宽为200 MHz、350 MHz、500 MHz和1 GHz。采样率为5 GS/s，存储深度标配为每通道10 Mpts，单通道最大可叠加到40 Mpts (可扩展为每通道 50 Mpts，叠加到200 Mpts)。波形捕获率可达到每秒超过一百万次，确保快速发现信号故障。高精度数字触发系统和ENOB超过7的ADC动态范围，确保精确测量结果。单台仪器即可提供时域、逻辑、协议和频率分析。
查看更多
R&S RTO系列 示波器具有极佳的信号保真度、极高的采集率和全球第一个实时数字触发系统，其结构紧凑，带宽从600 MHz到4 GHz。这些示波器有硬件加速的测量与分析功能。 快速排查信号故障 硬件加速的分析功能 高精度数字触发系统 操作方法，更加简易快捷 令人信服的测量精度
查看更多
